Accessoireapparatuur is een reeks gespecialiseerde tools die zijn ontworpen om de workflows voor kabelproductie, -verwerking en -beheer te optimaliseren. Het omvat vijf kernapparaten: kabelopslagrekken, stickerlabelfeeders, transportbandsystemen, trekcontrolesystemen voor draadkabels en kabeloprolkoppen.

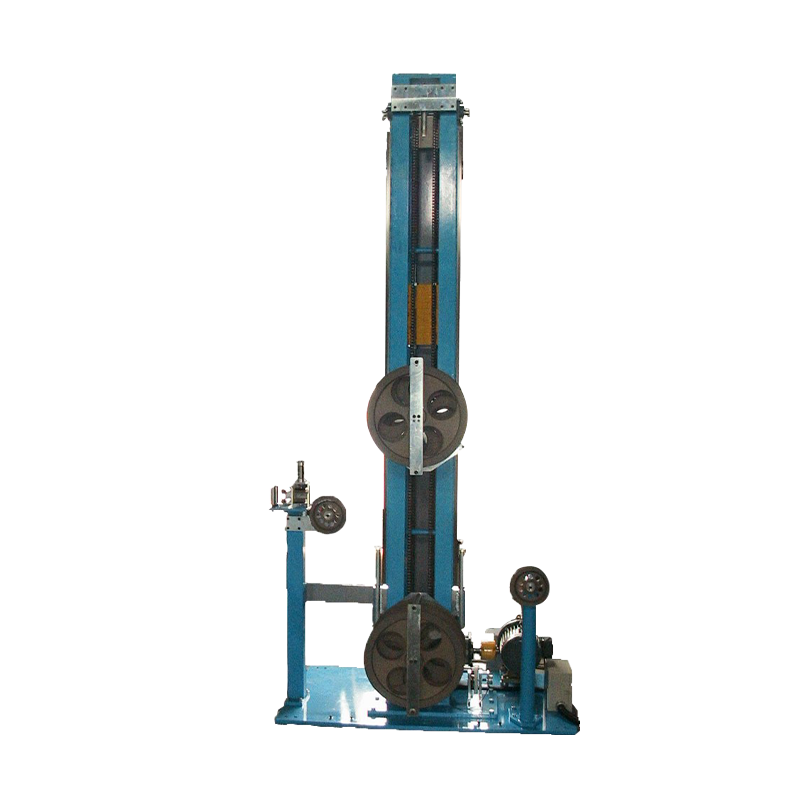

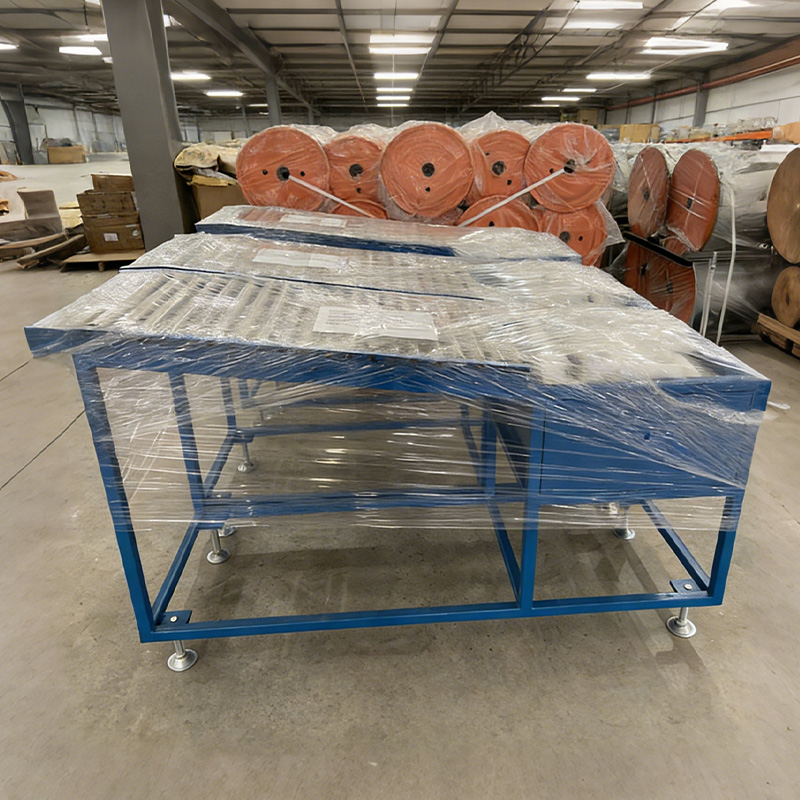

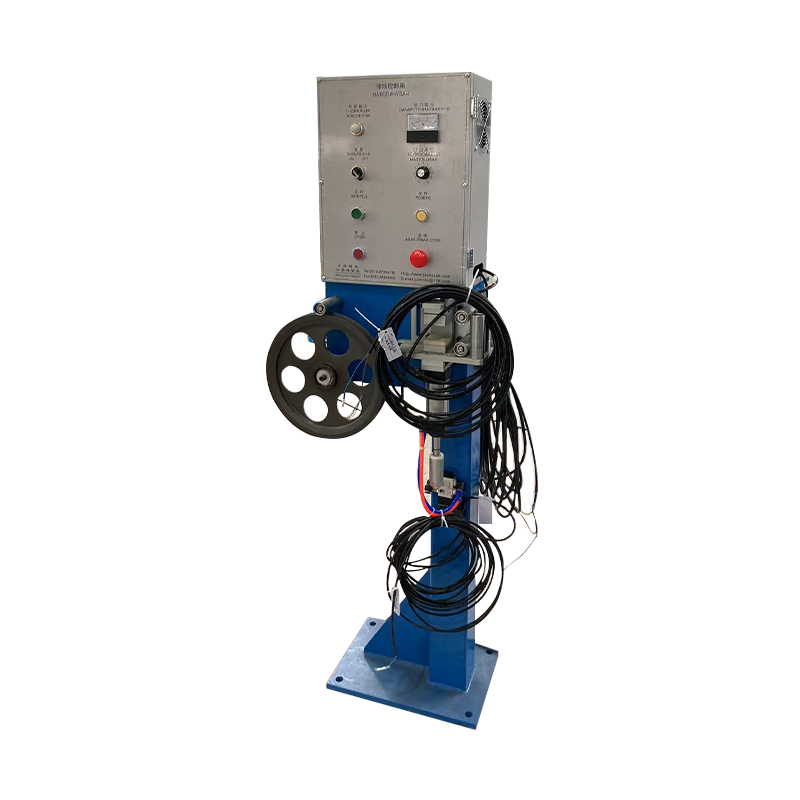

Kabelopbergrekken ordenen onbewerkte kabels op een ordelijke manier, voorkomen dat ze in de war raken en vergemakkelijken de toegang. Labelfeeders automatiseren het aanbrengen van identificatiestickers, waardoor de traceerbaarheid wordt verbeterd. Transportbandsystemen maken een soepel en continu transport van kabels tijdens de verwerking mogelijk, waardoor de operationele efficiëntie wordt vergroot. Draadkabelspanningscontrolesystemen zorgen voor een stabiele spanning om kabelbeschadiging tijdens het trekken of strekken te voorkomen. Kabeloprolkoppen wikkelen afgewerkte kabels netjes op voor gemakkelijke opslag en verzending.
De vonkentester is een van de operationeel meest kritische onderdelen accessoires op elke extrusielijn met geïsoleerde draad, maar de configuratieparameters worden vaak één keer bij de inbedrijfstelling ingesteld en nooit meer opnieuw bekeken - zelfs als de productmix verandert en nieuwe kabelspecificaties worden geïntroduceerd. De door de vonkentester aangelegde testspanning moet worden afgestemd op de dikte van de isolatiewand en de diëlektrische sterkte van het materiaal van elk specifiek kabelproduct. Het toepassen van een spanning die is gekalibreerd voor 0,6/1 kV bouwdraad op een dunwandig 300V-apparaatsnoer zal valse afwijzingen genereren als gevolg van oppervlakteontladingen die geen echte isolatiefouten zijn; Door dezelfde spanning aan te leggen op een kabel met dikkere wanden met een productielijnsnelheid die is geoptimaliseerd voor een dunner product, worden pinhole-defecten gemist waarvan het oppervlak te klein is om te ioniseren bij de lagere veldsterkte. Geen van beide scenario's komt de productiekwaliteit ten goede, en beide zijn rechtstreeks te wijten aan een onjuiste configuratie van de vonkentester en niet aan een defect aan de apparatuur.
De industriële standaardbasis voor de keuze van de vonktestspanning is IEC 60227 en IEC 60502 voor respectievelijk PVC- en XLPE-geïsoleerde kabels, waarin minimale testspanningen worden gespecificeerd als een functie van de nominale spanning en de isolatiedikte. Deze standaarden definiëren echter minimale acceptatiecriteria, geen optimale gevoeligheidsinstellingen. In de praktijk verbetert het instellen van de spanning van de vonkentester 15-20% boven het standaard minimum - terwijl hij onder het diëlektrische weerstandsniveau van de isolatie blijft - de detectiekans aanzienlijk voor kleine gaatjes en dunne vlekdefecten die bij de minimumspanning zouden overgaan. De detectiekans voor een gaatje van 50 micron in PVC-isolatie van 0,8 mm wand neemt toe van ongeveer 60% bij de IEC-minimumspanning tot meer dan 95% bij 115% van het minimum - een aanzienlijke kwaliteitsverbetering die wordt bereikt door alleen parameteraanpassingen, zonder dat er hardwarewijzigingen nodig zijn.
De elektrodeconfiguratie van de vonkentester beïnvloedt ook de foutgevoeligheid op manieren waar productie-ingenieurs zelden expliciet rekening mee houden. Bead-chain-elektroden behouden consistent contact met het kabeloppervlak over het volledige buitendiameterbereik van de productmix, maar hun gesegmenteerde contactgeometrie creëert korte openingen in de elektrodedekking bij elke hielverbinding - openingen die doorgaans 0,5-1,5 mm breed zijn en ervoor kunnen zorgen dat een gaatje dat zich precies op een opening bevindt, onopgemerkt door de tester kan gaan. Geleidende vloeistofcontacttesters elimineren dit probleem met de opening volledig, maar vereisen een afgesloten vloeistofkamer die het onderhoud ingewikkelder maakt. Voor hogesnelheidslijnen die veiligheidskritische kabels produceren, biedt het begrijpen van deze detectiekloof en het opnemen van redundante vonktestposities – één vóór het vertrek en één erna – de dekkingsredundantie die de geometrische detectiekloof als kwaliteitsrisico elimineert.
De koelgoot in een extrusielijn voor draadkabels vervult een functie die zowel de geometrische kwaliteit van de afgewerkte kabel als het uiterlijk van het oppervlak van de isolatiemantel direct bepaalt. Toch krijgt het als categorie van draadkabelproductiehulpapparatuur minder technische aandacht dan de extruder of kruiskop tijdens lijnspecificatie. De kritische ontwerpparameters van een koelgoot zijn de nauwkeurigheid van de watertemperatuurregeling, de geometrie van de trogingang, de afstand tussen de kabelsteunen en het waterturbulentieniveau. Elk van deze parameters heeft invloed op een ander kwaliteitskenmerk van de voltooide kabel, en het optimaliseren van de ene zonder rekening te houden met de andere kan nieuwe kwaliteitsproblemen veroorzaken terwijl de oorspronkelijke wordt opgelost.
De watertemperatuur bij het ingangspunt van de trog – waar het hete extrudaat voor het eerst in contact komt met het koelmedium – heeft de meest directe invloed op de oppervlaktekwaliteit. Overmatig koud binnendringend water zorgt ervoor dat het oppervlak van de buitenmantel snel uithardt, waardoor een huidlaag ontstaat met een hogere kristalliniteit dan het onderliggende materiaal in semi-kristallijne polymeren zoals HDPE of LLDPE. Deze huidlaag heeft andere thermische uitzettingseigenschappen dan de kern, waardoor restspanning ontstaat op het grensvlak tussen huid en kern, wat zich kan manifesteren als scheuren in het oppervlak in de lengterichting bij buigen of als voortijdig falen van de hechting van de mantel bij de uiteinden. Een geleidelijke koelingsaanpak – warm water in de eerste trogsectie, geleidelijk koeler water in de daaropvolgende secties – vermindert de thermische gradiënt op het grensvlak tussen huid en kern en produceert een uniformer kristalliniteitsprofiel door de dikte van de isolatiewand.
| Trogparameter | Effect indien te laag/te kort | Effect indien te hoog/te lang | Beïnvloed kwaliteitskenmerk |
| Ingangswatertemperatuur | Oppervlaktescheuren, restspanning, kristalliniteitsgradiënt | Onvoldoende verharding van het oppervlak, OD zakt door vóór eerste ondersteuning | Kwaliteit van het manteloppervlak, rondheid van de afmetingen |
| Totale lengte van de trog | Kerntemperatuur boven glasovergang bij opname, vervorming onder wikkelspanning | Overgekoelde kabel - verhoogde buigstijfheid, moeilijk op te rollen bij het opwikkelen | Maatstabiliteit, wikkelgedrag |
| Afstand van de kabelsteun | Kabeldoorbuiging tussen steunen - ovaliteitsdefect, excentrische muur op zachte isolatie | Overmatige ondersteuningswrijving - oppervlaktemarkering, spanningsverhoging bij het afhalen | Rondheid, oppervlakteafwerking, spanningsstabiliteit |
| Niveau van waterturbulentie | Laminaire grenslaag vermindert de koelsnelheid - vereist een langere dal voor dezelfde doorvoer | Oppervlakterimpelingen op zachte mantelverbindingen bij hoge turbulentie | Koelefficiëntie, uiterlijk van het manteloppervlak |
De ingangsgeometrie van de koelgoot – met name de afstand tussen de uitgang van de matrijs en het eerste contact met water – wordt de droge zone of luchtspleet genoemd. Deze opening zorgt ervoor dat het extrudaatoppervlak voldoende structurele stijfheid kan ontwikkelen vóór contact met water, zodat de kabel niet vervormt bij het eerste steunpunt. Bij zachte compoundmantels op kabels met een grote diameter veroorzaakt een ontoereikende lengte van de droge zone een vlakke contactmarkering bij de eerste troggeleider, wat permanent en cosmetisch onaanvaardbaar is. Door te lange droge zone-afstanden kan de zwaartekracht inwerken op het zachte extrudaat voordat het in het water komt, waardoor ovaliteit in de dwarsdoorsnede ontstaat die stroomafwaarts niet kan worden gecorrigeerd. De optimale lengte van de droge zone moet empirisch worden bepaald voor elke combinatie van verbinding en kabelgrootte, en moet een configureerbare parameter zijn in het trogontwerp in plaats van een vaste structurele afmeting.
De trekeenheid is het snelheidsbepalende element van de extrusielijn: het bepaalt de productiesnelheid en bepaalt de trekverhouding tussen de matrijsopbrengst en de afgewerkte kabeldiameter. Twee fundamenteel verschillende trekontwerpen worden algemeen gebruikt: kaapstanders, die een meervoudige wikkeling rond een aangedreven wiel gebruiken om trekkracht te genereren door wrijving, en rupsbandtrekkers, die de kabel tussen twee tegenover elkaar liggende bandsporen klemmen en trekken door directe mechanische grip. De keuze tussen deze twee soorten hulpapparatuur heeft aanzienlijke gevolgen voor de oppervlaktekwaliteit, spanningsstabiliteit en het bereik aan kabelgroottes waar een bepaalde lijn geschikt voor is zonder gereedschapswijzigingen. Toch wordt de beslissing vaak genomen op basis van alleen de kapitaalkosten in plaats van op een systematische analyse van de toepassingsvereisten.
Kaapstander-afstanden genereren trekkracht door wrijving tussen het kabeloppervlak en het kaapstanderwiel - de trekkracht is evenredig met de normale contactkracht en de wrijvingscoëfficiënt tussen de kabelmantel en het wieloppervlak, volgens de kaapstandervergelijking. Omdat de kabel meerdere windingen rond de kaapstander wikkelt, wordt de contactkracht over een groot oppervlak verdeeld, waardoor de contactdruk wordt geminimaliseerd en waardoor kaapstanderafvoeren de voorkeur genieten voor kabels met zachte, gemakkelijk te markeren mantelverbindingen zoals TPE, siliconen en ultraflexibel PVC. De beperking van het wikkelen van kaapstanders is dat de kabel met meerdere windingen voldoende flexibiliteit moet hebben om zich aan te passen aan de kromming van het kaapstanderwiel. Kabels met een grote diameter en hoge stijfheid kunnen geen adequate wikkelhoek bereiken op een praktische diameter van het kaapstanderwiel, waardoor het afhalen van rupsbanden de enige haalbare optie is voor kabels met een buitendiameter van meer dan ongeveer 25 mm.
Caterpillar-trekkers oefenen trekkracht uit via direct band-kabelcontact over de volledige bandcontactlengte. De klemkracht wordt ingesteld door de riemspanningsinstelling, die zowel de trekkrachtcapaciteit als de contactdruk op het kabeloppervlak bepaalt. Bij kabels met een zachte mantel veroorzaakt een overmatige klemkracht van de riem permanente oppervlakte-indrukken van de geometrie van de riemrand; een defect dat vooral problematisch is bij kabels met een gladde afwerking, waarbij elke oppervlaktemarkering cosmetisch onaanvaardbaar is. Een juiste rupsconfiguratie voor zachte kabels vereist bredere riemkussens, verminderde klemdruk en een riemoppervlakmateriaal met een hoge wrijvingscoëfficiënt maar een lage hardheid - meestal een gepatenteerde polyurethaanformulering in plaats van standaard rubberen banden.
Een laserdiametermeter is een standaardonderdeel van de uitrusting voor de productie van draadkabels op moderne extrusielijnen, maar de waarde die deze levert hangt in belangrijke mate af van waar deze is gepositioneerd ten opzichte van de matrijsuitgang, koelgoot en afvoer. De meterpositie bepaalt zowel het type procesfeedback dat beschikbaar is als de transportvertraging tussen een processtoring en de detectie ervan - factoren die bepalen wat het diametersignaal realistisch kan controleren en welke defecten zullen worden geproduceerd voordat het besturingssysteem kan reageren.
Een meter die onmiddellijk na de uitgang van de matrijs is geplaatst - in de droge zone vóór de koelgoot - meet de diameter van het hete extrudaat vóór dimensionale stabilisatie. Deze positie biedt de snelste feedback voor het centreren van de matrijs en de uitvoercontrole van de extruder, maar meet een diameter die tijdens het afkoelen zal veranderen als gevolg van thermische contractie. De hete diameter op deze positie is doorgaans 3–8% groter dan de uiteindelijke gekoelde diameter, afhankelijk van de thermische uitzettingscoëfficiënt van de verbinding, en het regelsysteem moet een temperatuurafhankelijke correctiefactor toepassen om de aflezing van de hete meter te relateren aan de beoogde uiteindelijke buitendiameter. Zonder deze correctie zal de hot-zone-meter controleacties uitvoeren op basis van onjuiste diameterreferenties, waardoor het proces mogelijk van het doel af wordt gedreven in plaats van ernaartoe.
Een meter die na de volledige koelbak wordt geplaatst, meet de uiteindelijke diameter van de omgevingstemperatuur: de waarde die de klant gaat meten en die volgens de standaardspecificatie vereist is. Deze positie levert de meest nauwkeurige en direct relevante diametermeting op, maar introduceert een transportvertraging die gelijk is aan de transittijd van de trog, die bij een lijnsnelheid van 100 m/min en een trog van 6 meter 3,6 seconden bedraagt. Tijdens deze vertraging heeft het extrusieproces al 6 meter kabel met de huidige diameter geproduceerd voordat het besturingssysteem enige feedback ontvangt. Voor lijnen waar de diametervariatie zich geleidelijk ontwikkelt – door progressieve vervuiling van de zeefverpakking of geleidelijke verandering van de viscositeit van de verbinding – is deze vertraging acceptabel. Voor lijnen waarbij de diametervariatie plotseling optreedt (vanwege een piek in de extruder of een spanningstransiënt bij de trek) betekent de vertraging dat er een aanzienlijk stuk kabel wordt geproduceerd dat niet aan de specificatie voldoet voordat enige corrigerende actie mogelijk is.
Schermpakketten en brekerplaten zijn onderdelen van de productieapparatuur voor draadkabels die een directe invloed hebben op de smeltkwaliteit, de stabiliteit van de extrusiedruk en uiteindelijk de integriteit van de isolatie. Toch behoren ze tot de meest inconsistent beheerde verbruiksonderdelen bij kabelextrusiebewerkingen. De primaire functie van het zeefpakket is het filteren van verontreinigingen en geldeeltjes uit de polymeersmelt voordat deze de kruiskopmatrijs binnendringen; de brekerplaat biedt structurele ondersteuning voor de zeven en dient ook om de roterende smeltstroom van de schroef om te zetten in een lineair stromingspatroon dat geschikt is voor een gelijkmatige matrijsinvoer. Naarmate het zeefpakket gefilterde deeltjes verzamelt, neemt de stromingsweerstand toe, waardoor de smeltdruk stroomopwaarts van de zeef geleidelijk stijgt. Deze drukstijging is de belangrijkste indicator voor de toestand van het scherm, maar wordt vaak genegeerd of verkeerd geïnterpreteerd totdat het drukverschil ernstig genoeg wordt om extrusie-instabiliteit of schermbreuk te veroorzaken.
Het vaststellen van een zeefwisselinterval op basis van het drukverschil in plaats van de verstreken tijd is de technisch correcte aanpak en levert een consistentere smeltkwaliteit op dan op tijd gebaseerde intervallen. Een instelpunt voor het drukverschil – doorgaans 20–40 bar boven de nuldruk op het schone zeefscherm voor de huidige samenstelling en uitvoersnelheid – activeert een aanbeveling voor een zeefwissel voordat de drukstijging groot genoeg is om de smelthomogeniteit te beïnvloeden of een piekgebeurtenis te veroorzaken. Op tijd gebaseerde intervallen worden daarentegen gekalibreerd op de slechtste verontreinigingsgraad van de gebruikte compound en zullen schermwisselingen te vaak plannen voor schone samenstellingen en te weinig voor sterk verontreinigde maalgoed bevattende samenstellingen - waardoor onnodige stilstand of daadwerkelijke kwaliteitsincidenten ontstaan, afhankelijk van de manier waarop de verontreinigingsgraad afwijkt van de intervalaanname.
Shanghai Yessjet Precise Machinery Co., Ltd., opgericht in Shanghai in 2002 met investeringen uit Taiwan en uitgebreid via Jiangsu Yessjet Precise Machinery Co., Ltd. in Yixing, Wuxi in 2017, integreert smeltdrukmonitoring met drukverschiltrending in het standaard lijncontrolesysteem op alle extrusielijnen die het produceert en achteraf inbouwt. Het drukverschil tussen de stroomopwaartse vatzone en de kruiskopinlaat wordt continu geregistreerd, en de besturings-HMI geeft een trendgrafiek weer waarmee operators de resterende levensduur van het scherm kunnen voorspellen op basis van de huidige drukstijging. Hierdoor worden geplande schermwijzigingen mogelijk tijdens geplande productiepauzes in plaats van noodwijzigingen tijdens runs die schroot en opstartafval produceren. Deze integratie van schermbeheer in het lijnbesturingssysteem is een voorbeeld van hoe de monitoring van aanvullende apparatuur, wanneer deze op de juiste manier is ingebed in de algehele productiecontrolearchitectuur, een reactieve onderhoudsactiviteit omzet in een voorspelbare, geplande processtap die de productiecontinuïteit ondersteunt in plaats van verstoort.
Rookafzuigsystemen vormen een categorie van draadkabelproductie-accessoireapparatuur die zelden met dezelfde nauwkeurigheid wordt gespecificeerd als bij procesapparatuur, ondanks de directe gevolgen van onvoldoende afzuiging voor zowel de gezondheid van de operator als de productkwaliteit. Kabelextrusie genereert verbindingsspecifieke rookprofielen die aanzienlijk verschillen qua samenstelling, volumesnelheid en toxicologische kenmerken tussen PVC, LSZH, XLPE en speciale verbindingen. Eén enkel generiek extractiesysteem dat is ontworpen rond de hoeveelheid PVC-dampvolumes zal dramatisch ondermaats zijn voor LSZH-verbindingen, die tijdens de verwerking aanzienlijk hogere rookvolumes vrijgeven vanwege hun gehalte aan minerale vulstoffen en de ontledingsbijproducten van de vlamvertragende systemen van aluminiumtrihydraat en magnesiumhydroxide die in deze materialen worden gebruikt.
De kritische technische parameter voor de effectiviteit van het afzuigsysteem is de opvangsnelheid: de luchtsnelheid bij de rookbron (matrijsvlak, kruiskopgebied en uitlaatzone voor hete kabels) die nodig is om dampen mee te voeren en naar het afzuigkanaal te transporteren voordat ze zich in de werkomgeving verspreiden. Voor kabelextrusietoepassingen varieert de vereiste vangsnelheid aan het matrijsoppervlak doorgaans van 0,5 tot 1,0 m/s, afhankelijk van de emissiesnelheid van de samengestelde dampen en de geometrie van de afzuigkap. Afzuigkappen die te ver van de rookbron zijn geplaatst – zelfs 100-150 mm buiten de ontwerpafstand – ervaren een afname van de afzuigsnelheid van 40-60% op het bronpunt als gevolg van de omgekeerde kwadratische relatie tussen de afstand van de kap en de afzuigefficiëntie, waardoor het afzuigsysteem feitelijk niet-functioneel is ondanks dat het op de volledige ontwerpluchtstroom werkt.
Een afzuigsysteem dat correct is gespecificeerd bij de inbedrijfstelling maar niet wordt onderhouden, zal binnen 6 tot 18 maanden ineffectief worden op een continu werkende kabelextrusielijn. Het laden van filtermedia, slijtage van de ventilatorlagers, de ophoping van kanaalafzettingen en het afwijken van de positie van de kap wanneer de leiding wordt benaderd voor onderhoud dragen allemaal bij aan een geleidelijke vermindering van de opvangeffectiviteit. Het opnemen van de luchtstroommeting van het afzuigsysteem – met behulp van een eenvoudige anemometercontrole aan de voorkant van de kap – in de driemaandelijkse onderhoudsroutine zorgt voor een objectieve bevestiging van de afzuigprestaties zonder dat daarvoor specialistische meetapparatuur nodig is, en identificeert degradatie voordat deze een niveau bereikt dat gevolgen heeft voor de gezondheid of de productkwaliteit.
