Selectie van gereedschap aan het einde van de arm voor Robotische palletiseermachine Systemen die met opgerolde kabels omgaan

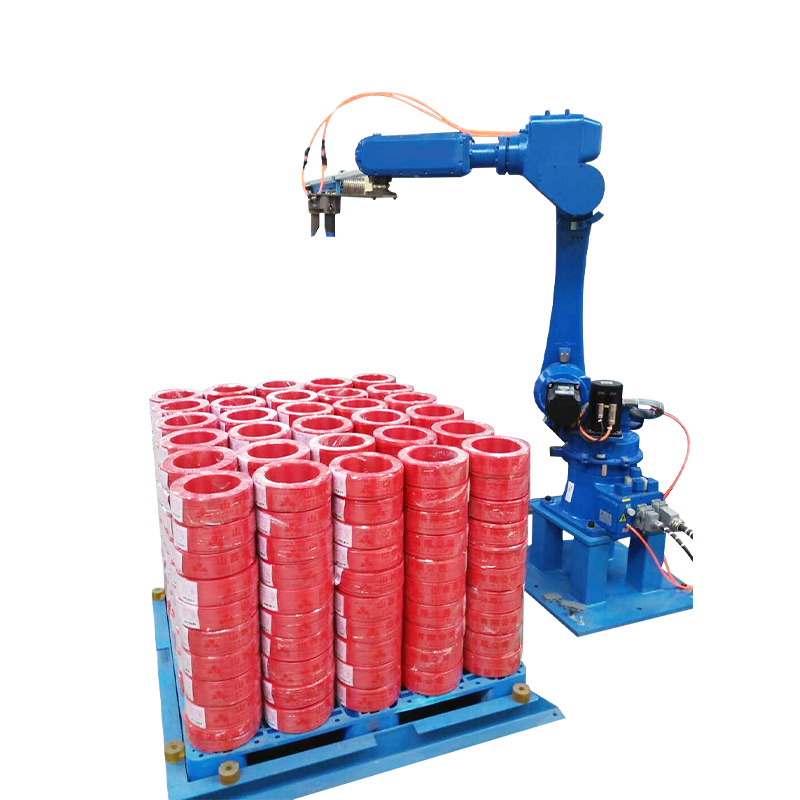

Het end-of-arm tool (EOAT) op een Robotic Palletizer is het enige onderdeel dat het meest verantwoordelijk is voor de vraag of het systeem daadwerkelijk voldoet aan de doelstellingen voor cyclustijd en plaatsingsnauwkeurigheid in de productie. Toch krijgt het tijdens de specificatiefase veel minder technische aandacht dan de robotarm zelf. Voor kabelfabrikanten is de uitdaging bijzonder acuut omdat opgerolde kabel een mechanisch onhandige lading is: hij is rond, relatief vervormbaar, variabel in buitendiameter binnen productfamilies, en wordt vaak gepresenteerd op inconsistente posities en oriëntaties op de invoerband. Een grijper die is ontworpen voor stevige dozen of uniforme zakken zal herhaaldelijk falen op opgerolde kabel, waardoor plaatsingsfouten ontstaan ​​die zich ophopen in onstabiele palletladingen en handmatige tussenkomst vereisen om te corrigeren.

De twee dominante EOAT-benaderingen voor het palletiseren van opgerolde kabels zijn klemgrijpers en vorkheftrucks. Klemgrijpers oefenen zijdelingse druk uit vanaf twee of meer kaakvlakken om de spoel tijdens de overdracht vast te houden - effectief voor spoelen met een consistente buitendiameter en een mantelmateriaal dat stijf genoeg is om vervorming onder klemkracht te weerstaan. Heftoestellen in vorkstijl steken twee of meer tanden onder de rol en heffen deze van onderaf, wat inherent vergevingsgezinder is voor de variatie in de buitendiameter, maar vereist dat de rol op een bekende hoogte boven het transportbandoppervlak wordt gepresenteerd en vereist voldoende ruimte onder de rol voor het inbrengen van de tanden. Voor omgevingen met gemengde producten waarbij kabeldiameters van 8 mm tot 60 mm op dezelfde palletiseercel worden gebruikt, biedt een hybride gereedschap met verstelbare klembreedte en een intrekbare ondersteun het grootste compatibiliteitsbereik, ten koste van een hogere gereedschapscomplexiteit en langere omsteltijden tussen productfamilies.

Shanghai Yessjet Precise Machinery Co., Ltd. ontwikkelt EOAT-specificaties als onderdeel van de Intelligente robotstapelaar systeemontwerpproces, te beginnen met een payload-matrix die de buitendiameter van de spoel, het gewichtsbereik van de spoel, de hardheid van het mantelmateriaal en de omsnoeringsconfiguratie documenteert voor elk kabelproduct dat de klant wil gebruiken. Deze matrix stuurt zowel het mechanische ontwerp van het gereedschap als het traject van het robotprogramma aan, omdat een zwaardere spoel of een grotere buitendiameter een andere naderingshoek en vertragingsprofiel vereist om de plaatsingsnauwkeurigheid binnen de ±5 mm tolerantie te houden die de meeste palletpatronen vereisen voor stabiel stapelen.

Programmering van palletpatronen: statische patronen versus adaptieve laaglogica

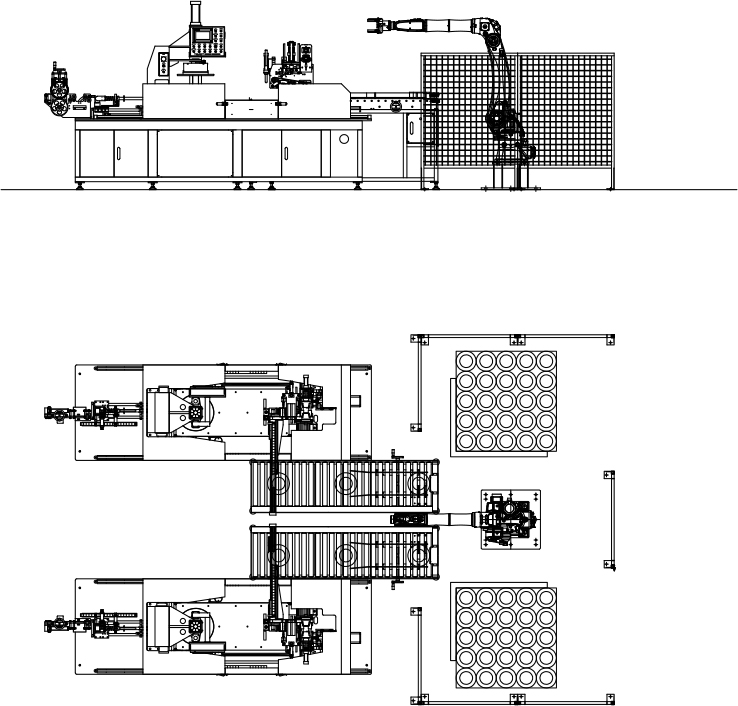

Programmeren van palletpatronen in een Intelligente stapelrobotarm Het systeem is complexer voor ronde, opgerolde producten dan voor rechthoekige dozen, omdat cirkels niet efficiënt in mozaïekvorm zijn en het beheer van de openingen tussen de rollen zowel de stabiliteit van de pallet als de effectieve ladingsdichtheid per pallet bepaalt. Statische patroonprogrammering – waarbij elke laag een vooraf gedefinieerd raster voor plaatsing van de spoel volgt – is eenvoudig te implementeren en levert voorspelbare resultaten op voor één enkel product. Statische patronen worden echter een probleem in omgevingen met gemengde producten waar de buitendiameter van de spoel varieert over de reeksen, omdat een patroon dat is geoptimaliseerd voor een spoel met een buitendiameter van 200 mm buitensporige gaten zal achterlaten of contactinterferentie tussen de spoel en de spoel zal veroorzaken wanneer de lijn overschakelt naar een product met een buitendiameter van 240 mm zonder patroonaanpassing.

Adaptieve laaglogica pakt dit aan door het plaatsingsraster tijdens runtime te berekenen op basis van de werkelijke spoel-OD gemeten door het vision-systeem of ingevoerd via de receptbeheerinterface. De robotcontroller bepaalt hoeveel spoelen er per laag passen bij de huidige buitendiameter, berekent de optimale rij- en kolomafstand om het patroon binnen de palletvoetafdruk te centreren, en genereert dynamisch de waypoints voor elke plaatsingsbeweging. Deze aanpak elimineert de noodzaak om voor elke product-SKU een bibliotheek met statische patronen bij te houden – een bibliotheek die in de praktijk onhandelbaar wordt en een onderhoudslast wordt naarmate er nieuwe kabelproducten worden geïntroduceerd.

Vergelijking van patroonbenaderingen per productieomgeving

In elkaar grijpende lagenpatronen – waarbij afwisselende lagen 90 graden worden gedraaid of een halve rolafstand worden verschoven – verbeteren de palletstabiliteit aanzienlijk voor ronde rollen, die geen vlak oppervlak hebben om zijdelings glijden te voorkomen. Het implementeren van laaginterlock in een adaptief patroonsysteem vereist dat de robotcontroller het huidige laagnummer volgt en de juiste rotatie-offset op het berekende raster toepast, een logische stap die eenvoudig te implementeren is, maar vaak wordt weggelaten in basissystemen met statische patronen omdat het een complexere patroonprogrammering vereist dan operators doorgaans zijn opgeleid om uit te voeren.

Cyclustijdanalyse: waar intelligente robotstapelaars tijd verliezen in de echte productie

De door de leverancier opgegeven cyclustijden voor een Intelligent Robot Stacker worden vrijwel altijd gemeten onder ideale omstandigheden: één spoelgrootte, vooraf gepositioneerd op een vast invoerpunt, geplaatst op een lege pallet op een vaste hoogte, zonder dat er palletwissels plaatsvinden. De werkelijke productiecyclustijden zijn consistent 15-30% langer dan de genoemde cijfers vanwege factoren die aanwezig zijn in elke productieploeg, maar afwezig zijn in de benchmarktest: variaties in de positie van de rollen op de invoerband, de groei van de pallethoogte naarmate de lagen zich ophopen, stilstand van de palletuitwisseling en het af en toe opnieuw picken wanneer een rol niet correct is geplaatst bij de eerste plaatsingspoging.

Het grootste herstelbare tijdverlies bij de meeste Intelligent Stacking Robot Arm-installaties is de volgorde van het wisselen van pallets: de tijd tussen het plaatsen door de robot van de laatste rol op een volle pallet en de eerste plaatsing op een nieuwe lege pallet. Het handmatig wisselen van pallets met een vorkheftruck duurt doorgaans 60–120 seconden; tijdens dit venster stopt de stroomopwaartse wikkellijn of accumuleert spoelen op een buffertransporteur die mogelijk niet voldoende capaciteit heeft voor een lange uitwisselingsreeks. Geautomatiseerde palletdispensers – die een lege pallet onder het werkbereik van de robot positioneren terwijl de huidige pallet nog wordt gevuld – verkleinen de uitwisselingskloof tot 10-20 seconden en elimineren de afhankelijkheid van de beschikbaarheid van vorkheftrucks, wat in faciliteiten met meerdere lijnen vaak een gedeelde hulpbron is die planningsconflicten veroorzaakt.

• Positionering van de invoerband: Een variatie in de rolpositie van ±30 mm op de invoerband voegt 0,3–0,8 seconden per oppakcyclus toe voor een visiegestuurd systeem dat positiecorrectie uitvoert – bij 500 oppakken per ploegendienst vertegenwoordigt dit 2,5–6,5 minuten cumulatief verloren tijd
• Compensatie pallethoogte: Elke opeenvolgende laag verhoogt het plaatsingspunt met de stapelhoogte van de spoelen; de robot moet een langere verticale afstand afleggen voor de bovenste lagen, wat 0,2 tot 0,5 seconden per plaatsing toevoegt in vergelijking met de grondlaagcyclus - dit effect wordt versterkt over een volledig pallet van 6 tot 8 lagen
• Gebeurtenissen opnieuw kiezen: Bij spoelen die na de eerste plaatsingspoging niet correct zijn geplaatst, moet de robot optillen, herpositioneren en opnieuw plaatsen – een reeks die 3 tot 8 seconden duurt en plaatsvindt met een snelheid van 1 tot 3% van het totale aantal opgepakte systemen in systemen zonder plaatsingsbevestigingssensoren
• Interferentie bij het omsnoeren van de staart: Losse bandstaarten op niet goed vastgebonden spoelen kunnen aangrenzende spoelen tijdens het plaatsen hinderen, waardoor het 2 tot 5 seconden duurt voordat de staart zich heeft gevestigd voordat de robot de spoel loslaat - een probleem dat terug te voeren is op het stroomopwaartse omsnoeringsstation en niet op de robot zelf

Vision-systeemintegratie in robotpalletiseercellen: kalibratie en driftbeheer

Visiegestuurde robotpalletiseersystemen in kabelproductieomgevingen hebben te maken met kalibratie-uitdagingen die verschillen van typische industriële vision-toepassingen, omdat de werkomgeving trillingen van aangrenzende machines, variabele omgevingsverlichting door bewegingen van bovenloopkranen en productoppervlakkenmerken combineert (vastgebonden spoelen met reflecterend bandmateriaal en matte of halfglanzende mantelafwerkingen) die een inconsistent beeldcontrast creëren, afhankelijk van de lichthoek en de kleur van de mantel. Een visionsysteem dat 's ochtends onder stabiele fabrieksverlichting is gekalibreerd, kan halverwege de shift een pickpositiefout van 5-15 mm veroorzaken als schaduwen van bovenloopkranen of trillingen van aangrenzende apparatuur de effectieve berekening van het zwaartepunt van het beeld hebben verschoven.

De meest effectieve aanpak voor het beheren van de visiekalibratiedrift in productieomgevingen is een combinatie van vaste gestructureerde verlichting binnen het gezichtsveld – onafhankelijk van de omgevingsverlichting in de fabriek – en een periodieke kalibratieverificatieroutine tijdens de cyclus. De gestructureerde verlichting, meestal een ringlicht of lineair staaflicht gemonteerd op de camerabeugel, zorgt ervoor dat de verlichtingsgeometrie constant is, ongeacht de omgevingsomstandigheden. De kalibratiecontrole tijdens de cyclus houdt in dat de robot periodiek een referentiedoel op een bekende positie kiest en de gerapporteerde positie van het visiesysteem vergelijkt met de bekende grondwaarheid; afwijkingen boven een drempel activeren een automatische herkalibratieroutine voordat de productie wordt voortgezet.

Thermische drift is een secundair kalibratieprobleem in faciliteiten zonder klimaatbeheersing. De montagebeugel van de camera en de robotbasis zetten beide overdag thermisch uit, waardoor de ruimtelijke relatie tussen het cameraframe en het robotwereldframe met fracties van een millimeter verschuift, wat zich ophoopt in plaatsingsfouten van 3-8 mm door de piektemperatuur in de middag. Het compenseren van thermische drift vereist een correctie van de temperatuurcoëfficiënt in de transformatiematrix van robot naar camera – afgeleid van een kalibratierun bij meerdere temperaturen – of een stijve montagestructuur van Invar-legering voor de camera die thermische uitzetting minimaliseert. De meeste productiefaciliteiten pakken dit pragmatisch aan door de plaatsingstolerantie in het palletpatroon te vergroten om het driftbereik te absorberen, waarbij een lichte vermindering van de palletdichtheid wordt geaccepteerd in ruil voor het elimineren van de kalibratie-onderhoudslast.

Veiligheidsarchitectuur in intelligente stapelrobotarmcellen: voorbij het veiligheidshek

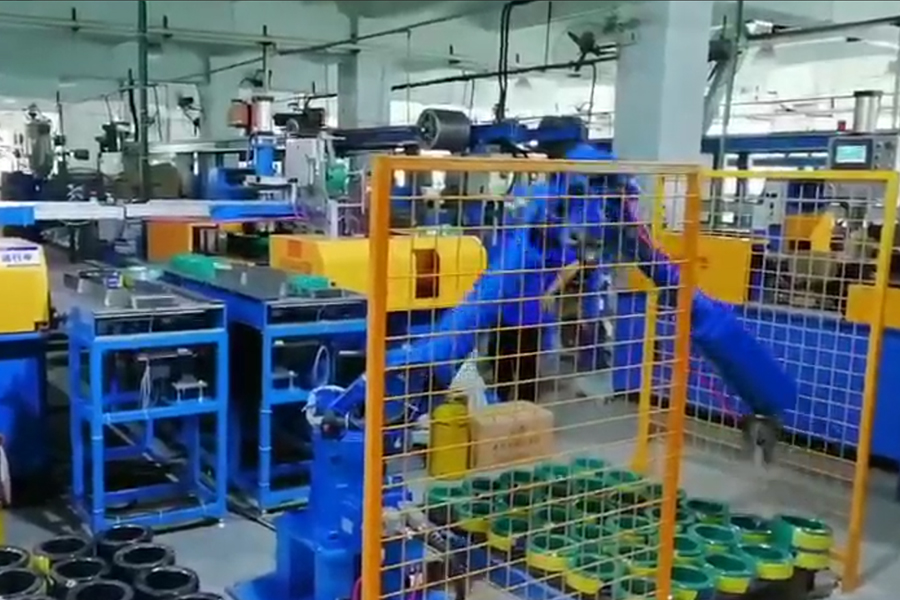

Traditionele veiligheidsarchitectuur voor industriële robotcellen is gebaseerd op een fysieke perimeterafrastering met onderling verbonden toegangspoorten – een oplossing die effectief is, maar operationele wrijving creëert in faciliteiten waar operators regelmatig toegang tot het werkbereik van de robot nodig hebben voor het opruimen van vastgelopen rollen, inspectie van de palletkwaliteit of beheer van de bandstaart. Bij kabelpalletiseeroperaties met hoge doorvoer verminderen frequente onderbrekingen van de afrastering de effectieve systeembeschikbaarheid aanzienlijk, omdat elke poortingang een volledige veiligheidsstop activeert en een opzettelijke herstart vereist voordat de productie wordt hervat. Het cumulatieve effect tijdens een productieploeg kan 5 tot 10% van de totale beschikbare tijd uitmaken, waardoor een deel van de arbeidsbesparing wordt gecompenseerd waarvoor de Intelligent Stacking Robot Arm werd geïnstalleerd.

Moderne Intelligent Robot Stacker-installaties maken steeds vaker gebruik van collaboratieve veiligheidsarchitecturen die de perimeterafrastering vervangen of aanvullen met gebiedsscanners, op veiligheid beoordeelde zichtsystemen en krachtbeperkte robotmodi. Gebiedsscanners – lasergebaseerde veiligheidsapparaten die op vloerniveau zijn gemonteerd – definiëren configureerbare veiligheidszones binnen het werkbereik van de robot. Wanneer een operator een gedefinieerde zone betreedt, reduceert de robot tot een veilige lagere snelheid (doorgaans 250 mm/s of lager, volgens ISO/TS 15066) in plaats van volledig te stoppen, waardoor een beperkte co-existentie van mens en robot mogelijk is voor inspectie en kleine interventietaken zonder een volledige stopzetting van de productie. Er wordt nog steeds een volledige stop geactiveerd als de operator de binnenste uitsluitingszone rond het actieve pick-and-place-gebied binnendringt.

• Op veiligheid beoordeelde bewaakte stop (SRMS): De robot stopt en behoudt zijn positie wanneer een operator de bewaakte zone betreedt; de productie wordt automatisch hervat wanneer de operator vertrekt - geen handmatige herstart vereist, waardoor de downtime van toegangsgebeurtenissen wordt verminderd tot de transittijd door de zone
• Snelheids- en scheidingsbewaking (SSM): De robot verlaagt voortdurend de snelheid naarmate de operator dichterbij komt, in realtime berekend op basis van de afstandsmeting van de scanner. De dichtstbijzijnde naderingsafstand bepaalt of de robot vertraagt naar lage snelheid, lagere snelheid of een beschermende stop
• Vermogens- en krachtbegrenzing (PFL): PFL is beschikbaar op collaboratieve robotplatforms en beperkt de kracht die de robotarm kan uitoefenen bij contact - geschikt voor kabelspoeltoepassingen met een lagere payload waarbij het spoelgewicht binnen het payloadbereik van de collaboratieve robot ligt (doorgaans tot 16 kg voor de huidige collaboratieve platforms)
• Veiligheid PLC-integratie: Alle veiligheidsfuncties (gebiedsscannerzones, poortvergrendelingen, noodstopcircuits en robotveiligheidsingangen) moeten worden beheerd via een speciale veiligheids-PLC (SIL 2- of PLe-gecertificeerd) in plaats van via de standaard machine-PLC, zodat de veiligheidslogica niet per ongeluk kan worden gewijzigd tijdens recept- of programmawijzigingen

Shanghai Yessjet Precise Machinery Co., Ltd., opgericht in 2002 in Shanghai en uitgebreid door de oprichting van Jiangsu Yessjet Precise Machinery Co., Ltd. in Yixing in 2017, ontwerpt veiligheidsarchitecturen voor robotpalletiseermachines in overeenstemming met de vereisten van ISO 10218-2 en GB 11291.2 vanaf de initiële systeemlay-outfase. De configuratie van de veiligheidszone, de analyse van de toegangsfrequentie en het ontwerp van de herstartprocedure worden gedocumenteerd tijdens de fabrieksacceptatietest en ter plaatse gevalideerd tijdens de inbedrijfstelling. Hierdoor wordt gegarandeerd dat de veiligheidsarchitectuur zoals geïnstalleerd overeenkomt met de daadwerkelijke workflow van de operator in de faciliteit van de klant, in plaats van met een theoretisch toegangspatroon dat tijdens de ontwerpfase wordt aangenomen.
