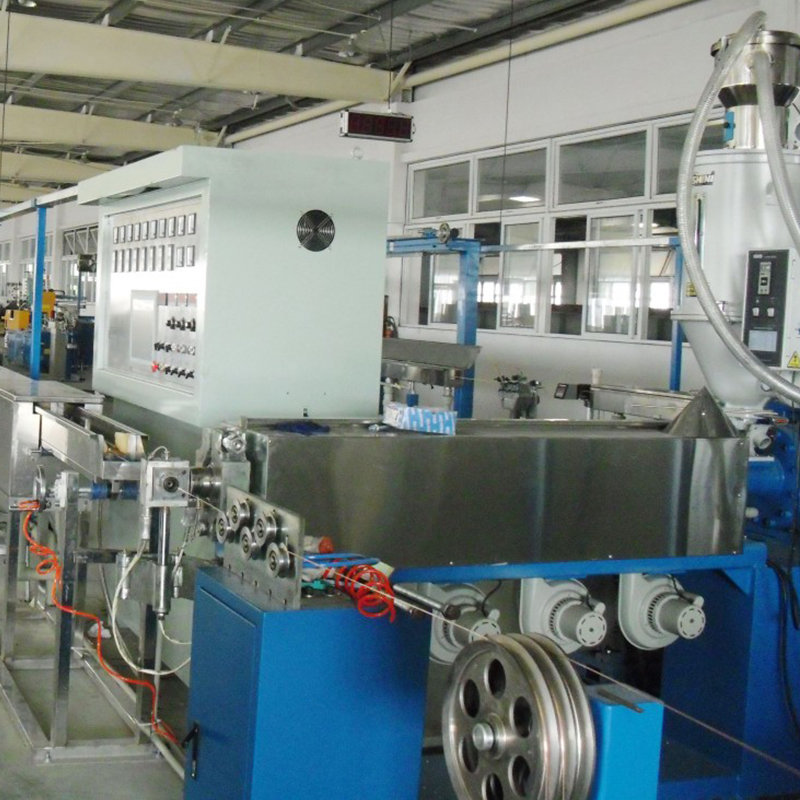

Hoe het schroefontwerp de uitvoerkwaliteit in een draad beïnvloedt Kabel extrusielijn

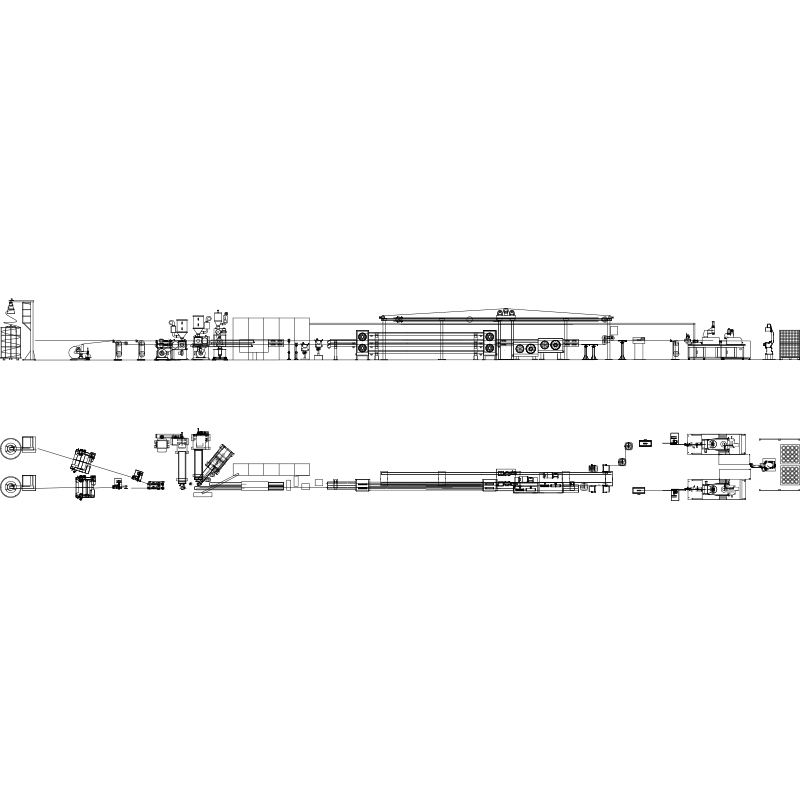

De extruderschroef is het hart van iedereen Draad- en kabelextrusielijn , toch wordt de geometrie ervan vaak behandeld als een vaste parameter in plaats van als een afstembare variabele. In de praktijk bepaalt het schroefontwerp – inclusief L/D-verhouding, compressieverhouding, vluchthelling en configuratie van de barrièrezone – direct de smelthomogeniteit, de outputsnelheid en de consistentie van de isolatiewanddikte. Een schroef die is ontworpen voor PVC-verbindingen zal bijvoorbeeld merkbaar verschillende smelttemperaturen en afschuifsnelheden produceren bij gebruik van XLPE of TPE, zelfs bij identieke toerentalinstellingen. Door deze relaties te begrijpen, kunnen productie-ingenieurs weloverwogen beslissingen nemen over de keuze van schroeven, in plaats van standaard te vertrouwen op wat er bij de machine werd geleverd.

De L/D-verhouding (lengte-diameter) is de meest genoemde schroefparameter. Hogere L/D-verhoudingen – doorgaans 25:1 tot 30:1 voor kabelisolatietoepassingen – zorgen voor een langere verblijftijd van de polymeersmelt, waardoor de menging en thermische uniformiteit worden verbeterd. Langere schroeven verhogen echter ook de warmte-inbreng door afschuiving, wat problematisch kan zijn voor warmtegevoelige verbindingen zoals LSZH-materialen (Low Smoke Zero Halogen). In deze gevallen biedt een barrièreschroefontwerp met een speciaal menggedeelte nabij de doseerzone een betere oplossing: het scheidt de vaste en smeltfasen eerder in het vat, waardoor de verontreiniging van niet-gesmolten pellets wordt verminderd zonder overmatige afschuiving.

Shanghai Yessjet Precise Machinery Co., Ltd. configureert de schroefgeometrie op basis van de specifieke samenstellingsfamilie en het beoogde outputbereik voor de kabelextrusielijn van elke klant. In plaats van een universele schroef te leveren, evalueert het technische team de viscositeitscurven van polymeren, verwerkingstemperatuurvensters en lijnsnelheidsvereisten voordat de compressieverhouding en vluchtgeometrie worden gespecificeerd. Deze aanpak elimineert een veelvoorkomende bron van variatie in wanddikte die operators vaak ten onrechte toeschrijven aan problemen met matrijscentrering of spanningscontrole.

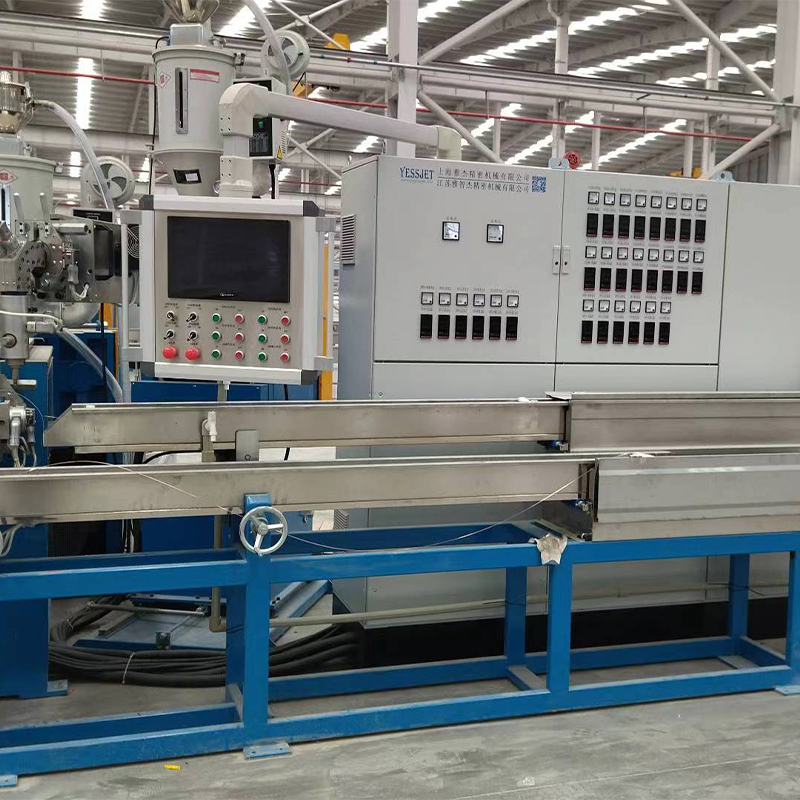

Temperatuurprofilering in vatzones: waarom meer zones meer controle betekenen

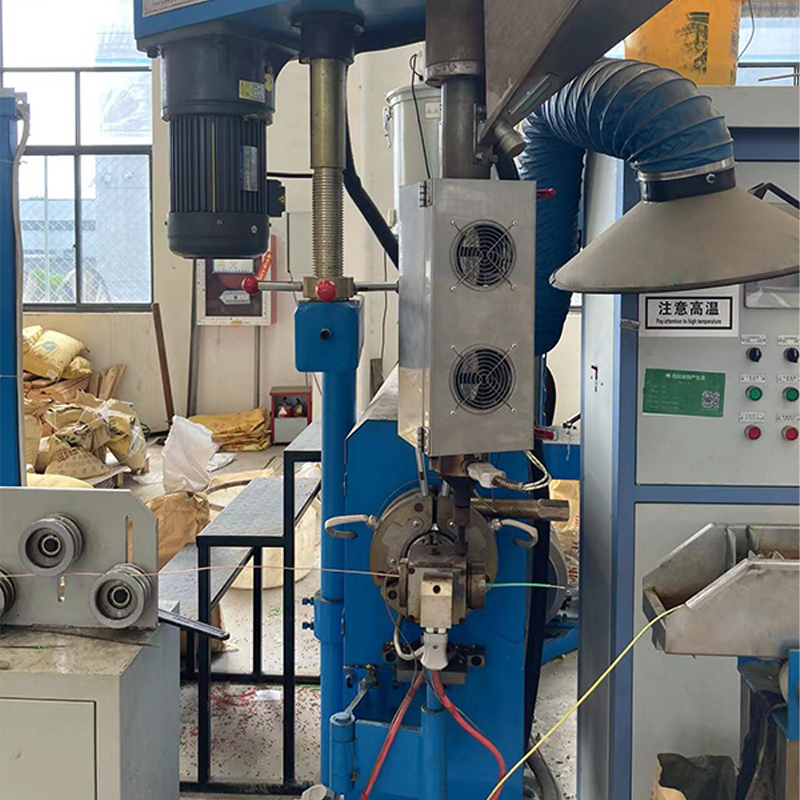

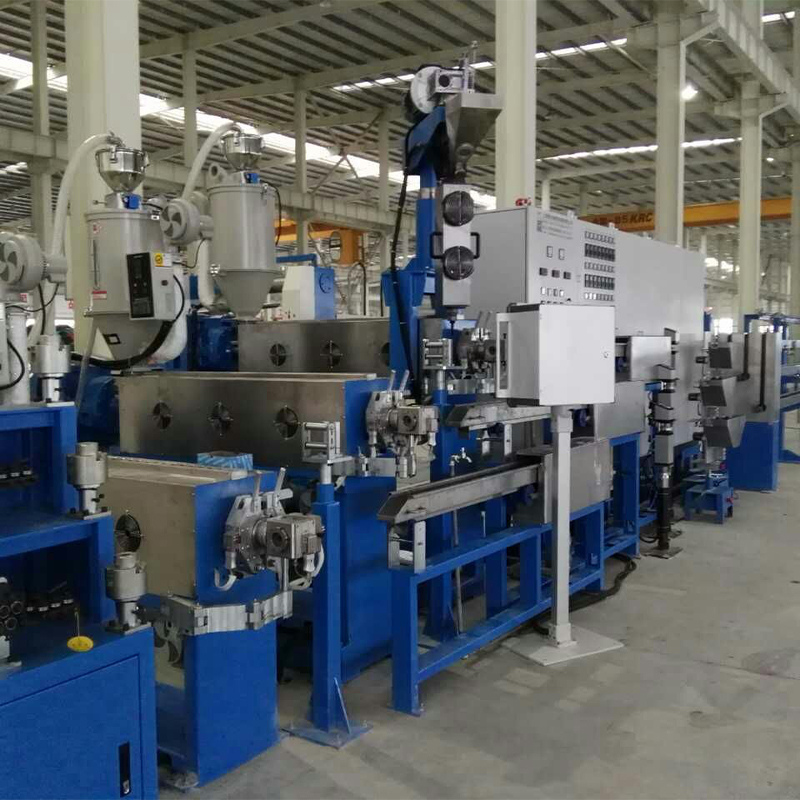

Moderne kabelextrusielijnconfiguraties verdelen de extrudercilinder doorgaans in vijf tot acht onafhankelijk geregelde verwarmingszones, plus afzonderlijke matrijs- en kruiskopzones. Het doel van deze segmentatie is niet alleen om het polymeer te verwarmen tot een beoogde smelttemperatuur; het is ook om de thermische gradiënt langs het gehele plasticatiepad te beheersen, zodat de smelt in een consistente, belvrije staat bij de matrijs arriveert met de juiste viscositeit voor de beoogde wanddikte en lijnsnelheid.

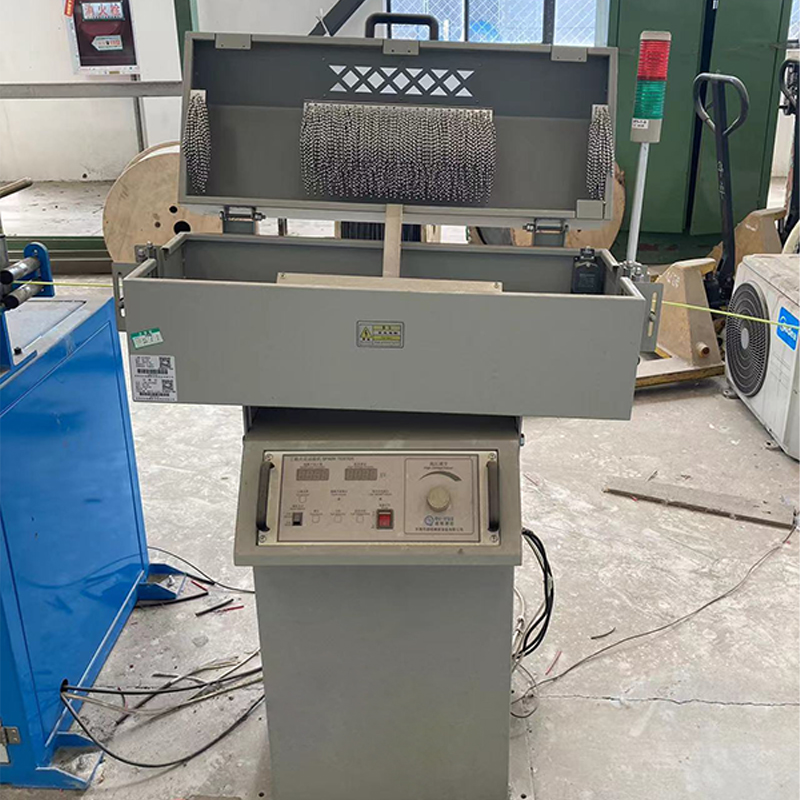

Een veel voorkomende misvatting is dat alle loopzones op vergelijkbare temperaturen zouden moeten werken, met slechts bescheiden stijgingen richting de matrijs. In de praktijk is het optimale profiel sterk materiaalafhankelijk. Voor semi-kristallijne polymeren zoals HDPE bevordert een stijgend profiel (koelere toevoerzone, steeds warmer wordende meetzone) het geleidelijke smelten en vermindert het risico op voortijdig smelten waardoor de toevoer wordt geblokkeerd. Voor amorfe materialen zoals hard PVC voorkomt een vlakker profiel met een lichte dip in de meetzone degradatie door overmatige accumulatie van schuifwarmte. Als dit profiel verkeerd is, ontstaan ​​er microgelinsluitingen of oppervlaktedefecten die pas duidelijk worden tijdens vonktests of tijdens het testen van het eindgebruik door de klant.

Gemeenschappelijke temperatuurprofielstrategieën per materiaal

Deze profielen dienen als startreferenties, niet als vaste recepten. Real-world optimalisatie vereist smeltdrukmeters bij de matrijsinlaat en een infrarood smeltthermometer om de werkelijke smelttemperatuur te valideren, onafhankelijk van de instelpunten van de vatzone - een onderscheid dat aanzienlijk van belang is bij het gebruik van hogesnelheidslijnen boven 200 m/min.

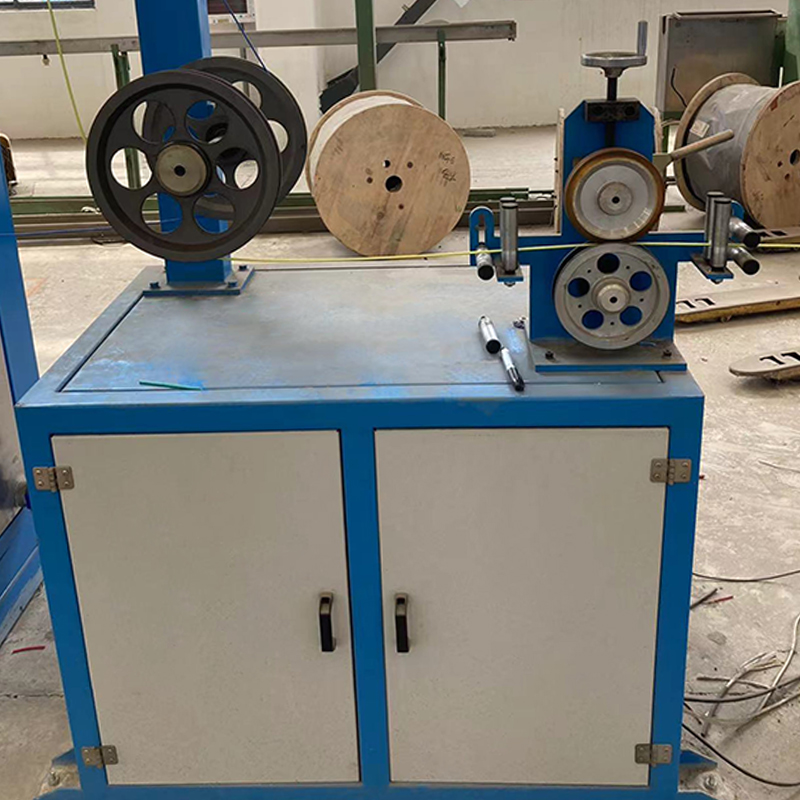

Caterpillar afstandsspanningscontrole en de impact ervan op de verlenging van de geleider

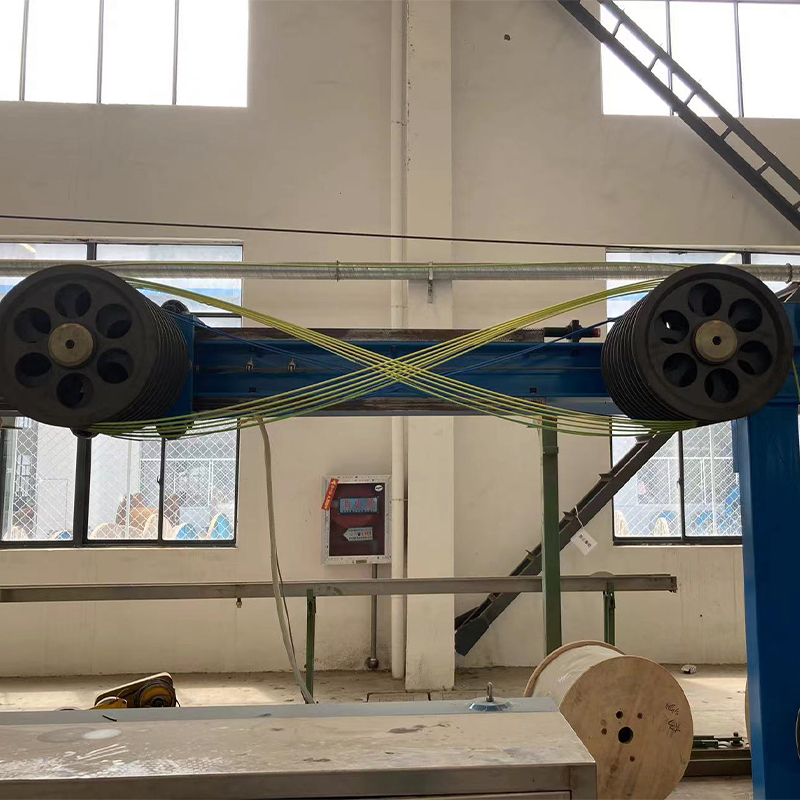

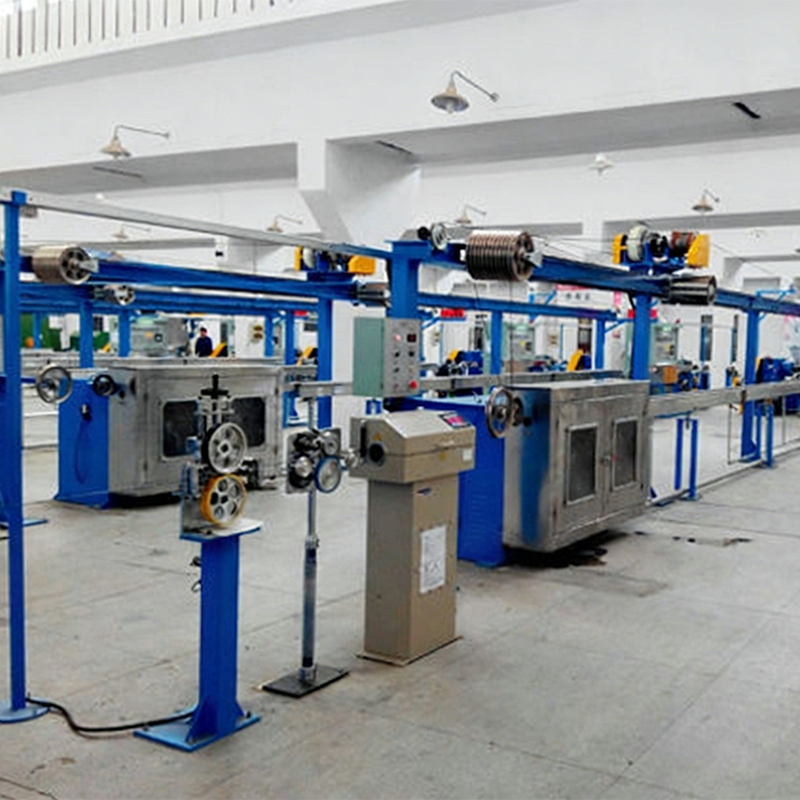

In een draad- en kabelextrusielijn doet de rupsband meer dan alleen maar met een vaste snelheid aan de afgewerkte kabel trekken; het is het belangrijkste mechanisme waarmee de dikte van de isolatiewand in realtime wordt geregeld. De relatie tussen de afvoersnelheid en de uitvoersnelheid van de extruder bepaalt de uittrekverhouding, die op zijn beurt bepaalt hoeveel het extrudaat zich uitstrekt tussen de uitgang van de matrijs en het punt van stolling. Zelfs een snelheidsvariatie van 1 à 2% tijdens het weghalen kan de nominale wanddikte buiten de tolerantieband verschuiven die is gespecificeerd door normen zoals IEC 60227 of UL 83.

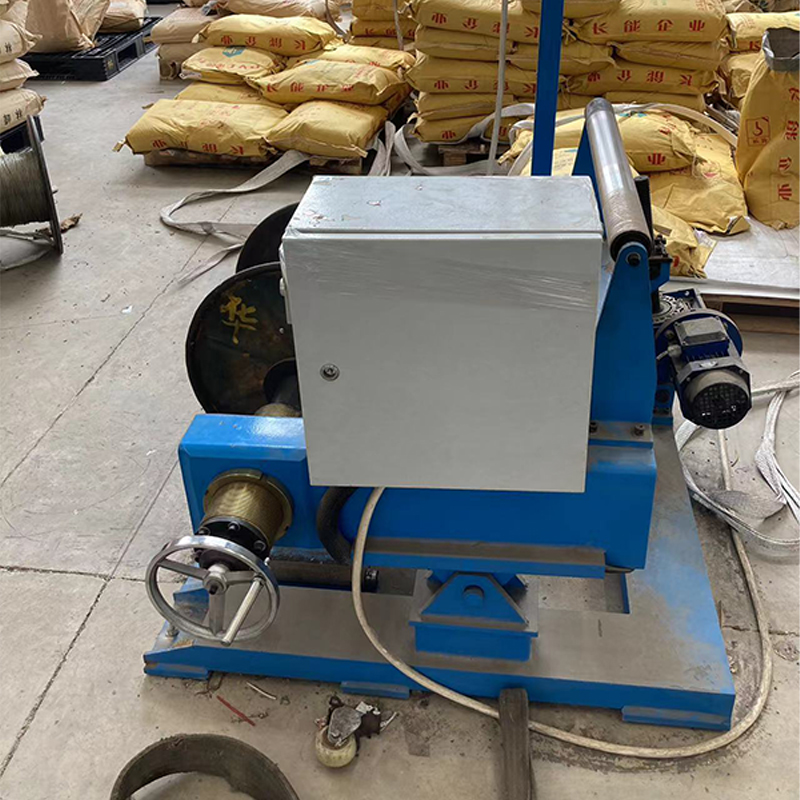

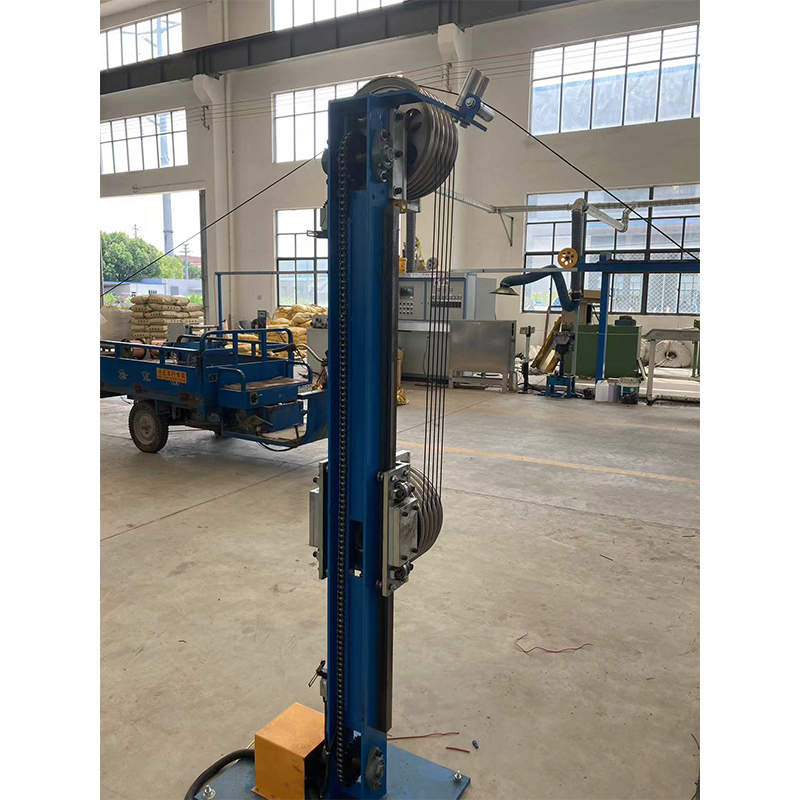

Een minder besproken gevolg van trekspanning is het effect ervan op de geleider zelf. Wanneer de spanning te hoog is - meestal veroorzaakt door een te hoge druk op de rupsband of door een discrepantie tussen de afhaalsnelheid en de afblaasspanning - ondergaat de geleider een permanente verlenging. Bij gestrande geleiders comprimeert deze verlenging de liggende lengte van individuele draden, waardoor de gelijkstroomweerstand van de geleider per lengte-eenheid verandert en deze mogelijk buiten de naleving van weerstandsper-kilometermetingen wordt geduwd. Het effect is vooral uitgesproken bij fijndraadconstructies onder 0,5 mm², waar de treksterktemarges van de strengen kleiner zijn.

Voor een juiste rupsconfiguratie is het nodig dat de contactlengte en druk van de riem overeenkomen met de buitendiameter van de kabel en de stijfheid van de mantelverbinding. Zachtere verbindingen zoals siliconen of flexibel TPU vereisen een lagere klemkracht van de riem en bredere riempads om markering op het oppervlak te voorkomen. Het besturingssysteem moet de feedback van de danserrolpositie van zowel de uitbetaling als de opname integreren om gedurende de hele run een stabiel spanningsvenster te behouden, inclusief tijdens de acceleratie- en deceleratiefasen bij het opstarten en afsluiten.

Legacy-lijnen achteraf inbouwen: wat kan wel en niet worden geüpgraded

Veel kabelfabrikanten gebruiken draad- en kabelextrusielijnapparatuur die 15 tot 25 jaar oud is - mechanisch in orde maar beperkt door verouderde besturingsarchitecturen, analoge temperatuurregelaars en op relais gebaseerde sequentielogica die integratie met moderne MES- of gegevensverzamelingssystemen verhindert. Een volledige vervanging van de lijn is niet altijd de meest economische route. Met gerichte retrofits kan 70-85% van de capaciteit van een nieuwe lijn worden teruggewonnen tegen 30-50% van de kapitaalkosten, op voorwaarde dat de mechanische staat van de extrudercilinder, de schroef en de versnellingsbak voldoet aan de minimale slijtagedrempels.

Prioriteitsbeoordeling achteraf

• Hoogwaardige upgrades: PLC-vervanging door moderne Siemens S7- of Allen-Bradley ControlLogix-platforms, touchscreen-HMI met receptbeheer, gesloten-lusdiametercontrole met behulp van lasermeters en servogestuurde afvoer met spanningsfeedback
• Upgrades van gemiddelde waarde: Vervanging van analoge tonzonecontrollers door digitale PID-eenheden met automatische afstemming, upgrade van aandrijfomvormers naar frequentieregelaars van de huidige generatie met remmen voor energieterugwinning
• Lagere waarde tenzij defect: Vervanging van mechanisch verantwoorde versnellingsbakken, extrudervaten met minder dan 40% slijtage van de speling tussen voering en schroef, of koelgootconstructies die corrosievrij zijn
• Niet retrofit-compatibel: Extruderframes met framevervorming die de uitlijningstoleranties overschrijdt, kruiskoppen met gestripte draadvormen op centreerbouten, of invoertrechters met interne slijtage die segregatie van samengestelde mengsels veroorzaakt

Shanghai Yessjet Precise Machinery Co., Ltd. heeft een gestructureerd retrofit-evaluatieproces ontwikkeld voor klanten die verouderde kabelextrusielijnapparatuur gebruiken. De beoordeling omvat het meten van schroef- en cilinderslijtage via een boringscoop, testen van de speling van de versnellingsbak, thermische beeldvorming van de prestaties van de vatverwarmer en een controlesysteemaudit om verouderde componenten te identificeren waarvoor geen reserveonderdelen beschikbaar zijn. Deze diagnostische stap voorkomt dat klanten investeren in besturingsupgrades op mechanische platforms die hoe dan ook binnen drie tot vijf jaar volledig vervangen moeten worden.

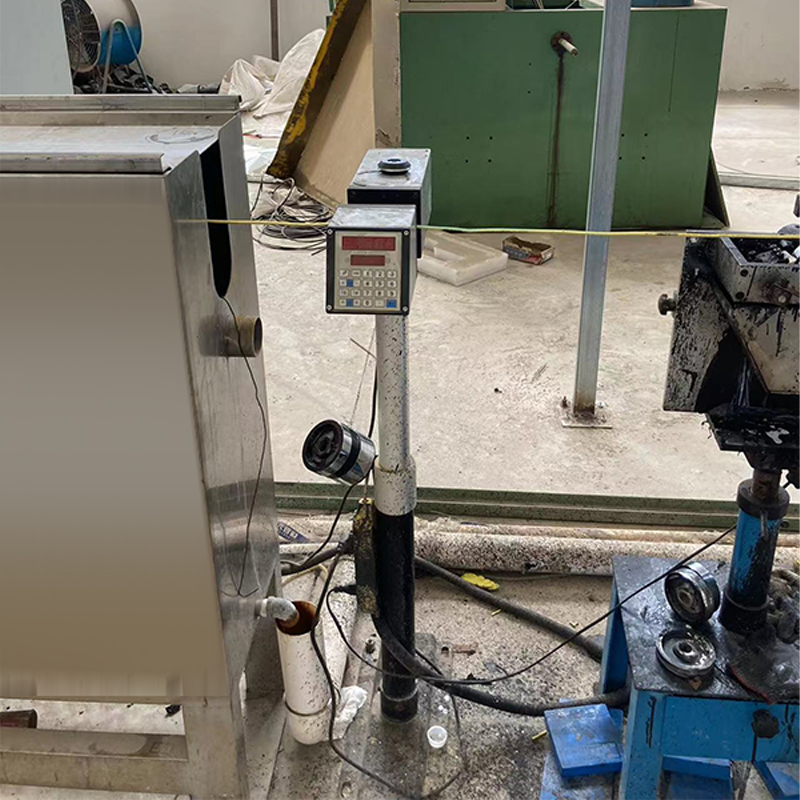

Diametercontrole met gesloten lus: hoe het werkt en waar de grenzen liggen

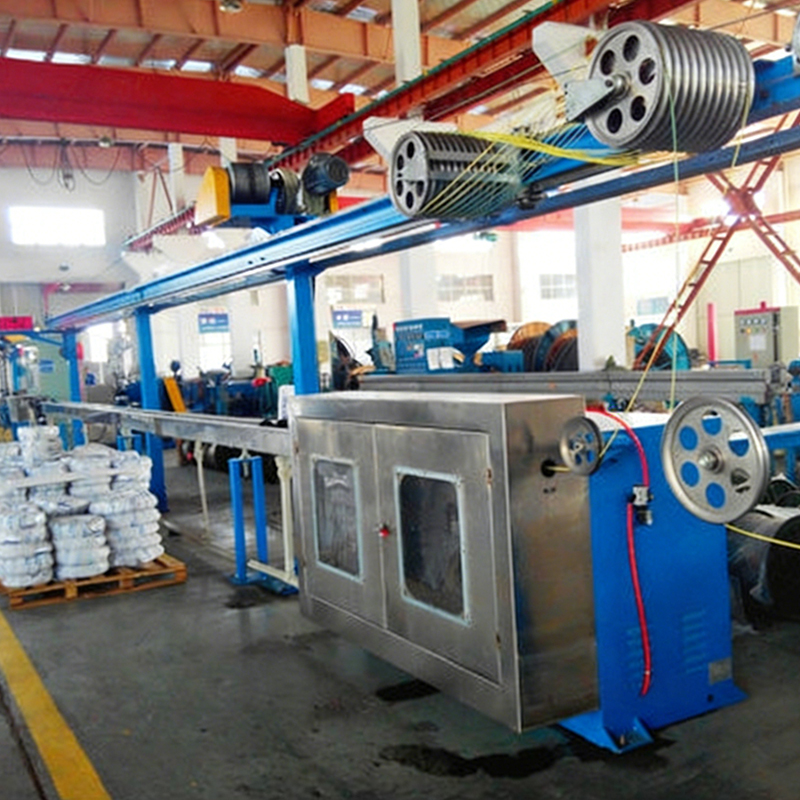

Laserdiametermeters die direct na de koelgoot worden geplaatst, zijn nu standaard op de meeste nieuwe kabelextrusielijninstallaties. De meter meet de buitendiameter continu – doorgaans met scansnelheden van 500 tot 2.000 Hz – en stuurt de meting terug naar de lijnsnelheidsregelaar of de extruderschroefsnelheidsaandrijving om afwijkingen van de doeldiameter in realtime te corrigeren. Op goed afgestelde systemen kan deze gesloten-lusarchitectuur een diametertolerantie handhaven tot binnen ± 0,02 mm op lijnen met een snelheid van 100–150 m/min, wat voldoet aan de eisen van de meeste IEC- en UL-draadnormen zonder dat tussenkomst van een operator nodig is tijdens stabiele productie.

Diametercontrole met gesloten lus kent echter belangrijke beperkingen die niet altijd duidelijk worden gecommuniceerd door leveranciers van apparatuur. De meter meet de diameter van de buitenmantel - hij kan de excentriciteit van de wanddikte niet direct detecteren, waarvoor een ultrasone wanddiktemeter of een op capaciteit gebaseerde excentriciteitsmonitor in de waterbak nodig is. Een kabel kan de buitendiameter perfect meten terwijl hij met een excentriciteit van 30-40% loopt als de centrering van de matrijs tijdens een lange looptijd afwijkt als gevolg van thermische uitzetting van het kruiskoplichaam. Als u voor de procescontrole uitsluitend op de diametermeter vertrouwt, worden de controles op de buitendiameter doorstaan, terwijl materiaal wordt gegenereerd dat op het dunste punt niet voldoet aan de minimale wanddikte.

Bovendien wordt de responstijd van de feedbacklus beperkt door de afstand tussen de uitgang van de matrijs en de meterlocatie. Op lijnen met lange koelgoten – noodzakelijk voor grote geleiderkabels waarbij het polymeer een grotere koellengte nodig heeft – kan deze transportvertraging bij normale lijnsnelheden 15 tot 40 seconden bedragen. Tijdens deze vertraging heeft een processtoring (bijvoorbeeld een stijging van de smeltdruk van een gedeeltelijk geblokkeerd zeefpakket) al 25 tot 60 meter kabel opgeleverd die buiten de tolerantie valt voordat het besturingssysteem reageert. Het begrijpen van deze vertraging en het instellen van de juiste dodebandparameters in het besturingsalgoritme is essentieel om overcorrectie-oscillatie te voorkomen, die vaak schadelijker is voor de productconsistentie dan de oorspronkelijke verstoring.

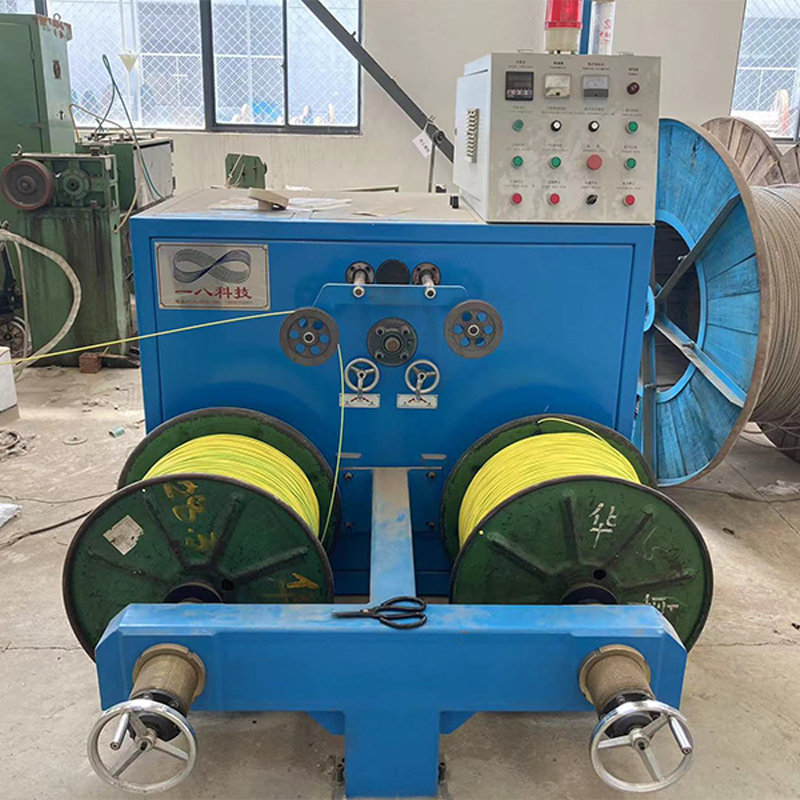

Automatisch oprollen en gerobotiseerd palletiseren: integratieoverwegingen voor end-of-line-automatisering

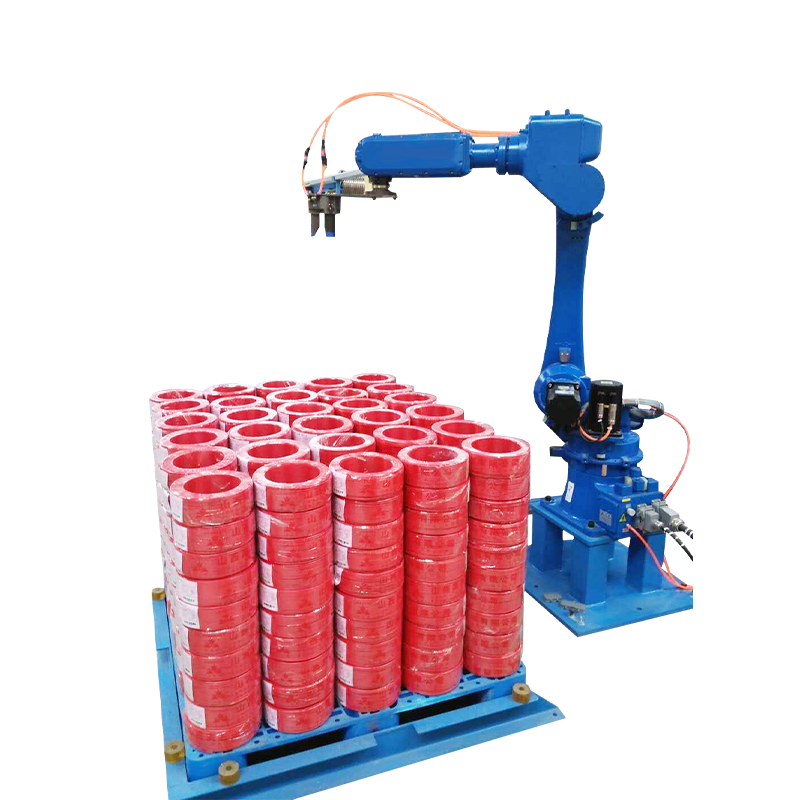

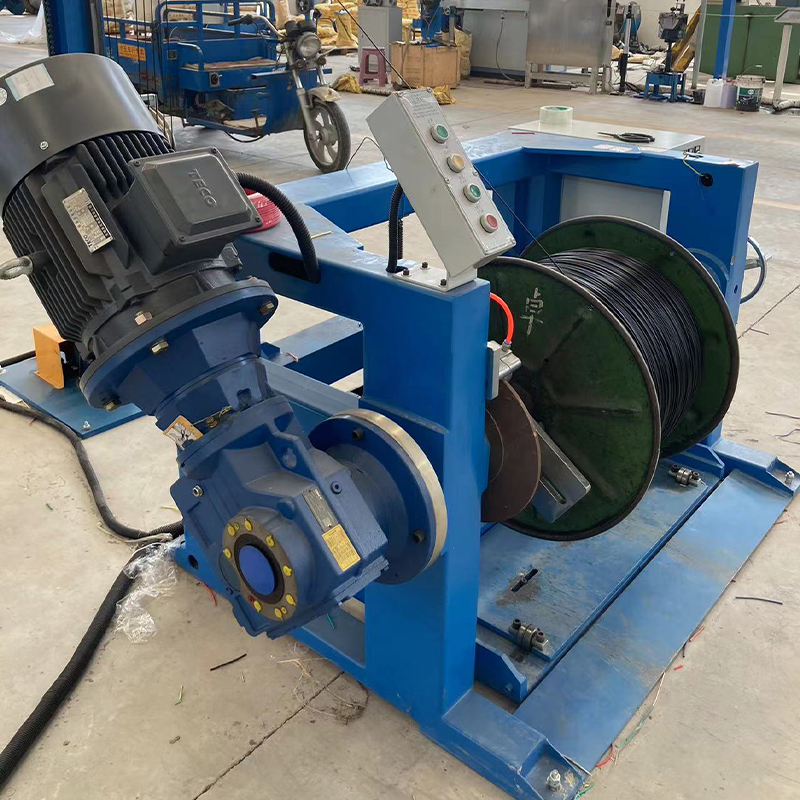

End-of-line-automatisering – inclusief automatische opwikkelmachines, omsnoerings- of tapstations en robotpalletiseersystemen – wordt vaak gepland als toekomstige toevoeging tijdens de eerste inbedrijfstelling van draad- en kabelextrusielijnen, en vervolgens voor onbepaalde tijd uitgesteld vanwege kapitaalbeperkingen of complexiteit van de integratie. Het gevolg is dat het handmatig oprollen en palletiseren het knelpunt in de productie wordt, waardoor de lijnsnelheid niet wordt beperkt door de uitvoercapaciteit van de extruder, maar door de fysieke snelheid waarmee operators afgewerkte rollen kunnen verwerken. Op lijnen die bouwdraad van kleine dikte produceren met snelheden boven 300 m/min, is handmatig oprollen eenvoudigweg niet haalbaar; de spoelwisselcyclus kan geen gelijke tred houden met de productie-output.

Het integreren van automatische wikkelaars in een bestaande lijn vereist aandacht voor verschillende parameters die worden ingesteld op het besturingsniveau van de extruder: nauwkeurige metertelling vanaf de trek-encoder, een betrouwbaar snijsignaal naar het vliegende mes of de roterende snijder, en een spoeloverdrachtssequentie die ervoor zorgt dat er geen speling in de kabels ontstaat tussen de snijder en de nieuwe spoelkern. Als de PLC van de extruderlijn niet met deze handshake-signalen in gedachten is ontworpen, kan het achteraf inbouwen van automatische oprollers aanzienlijke aanpassingen aan het besturingssysteem vereisen, die verder gaan dan alleen het installeren van de hardware van de oprolmachine.

Shanghai Yessjet Precise Machinery Co., Ltd. ontwerpt besturingsarchitecturen voor draad- en kabelextrusielijnen met end-of-line automatiseringsintegratie als geplande mogelijkheid vanaf de eerste bouw, zelfs als de klant de oprol- en palletiseerapparatuur niet onmiddellijk aanschaft. Reserve I/O-capaciteit, voorbedrade klemmenblokken voor haspelcommunicatie en gedocumenteerde signaalkaarten zijn opgenomen in het standaard inbedrijfstellingspakket, waardoor klanten later gerobotiseerd palletiseren of automatisch oprollen kunnen toevoegen zonder terug te hoeven naar de fabriek voor een herontwerp van het besturingssysteem. Deze voorwaarts compatibele aanpak vermindert aanzienlijk de totale investering die nodig is wanneer productievolumes uiteindelijk volledige end-of-line automatisering rechtvaardigen.
