Taper spanningswikkeling: waarom constante spanning de verkeerde strategie is voor grote kabelspoelen

Een van de meest hardnekkige misvattingen in de praktijk van het opwinden van kabels is dat het handhaven van een constant spanningsinstelpunt gedurende de hele spoelconstructie de beste spoelkwaliteit oplevert. In werkelijkheid wordt een constante spanning op a Gemotoriseerde draadkabelopnamemachine produceert mechanisch onstabiele spoelen op constructies met een grote diameter, omdat de binnenste lagen – gewikkeld aan het begin van de spoel wanneer de wikkelradius klein is – worden onderworpen aan drukbelasting door elke volgende laag die er bovenop wordt gewikkeld. Naarmate de spoel zich naar buiten toe opbouwt, neemt de cumulatieve radiale druk op de binnenste lagen progressief toe, waardoor uiteindelijk de drukvloeigrens van de kabelmantel wordt overschreden en permanente vervorming van de isolatie op de grensvlakken van de lagen wordt veroorzaakt. De vervorming is extern niet zichtbaar, maar veroorzaakt verhoogde capaciteitsmetingen en potentiële diëlektrische zwakte op de getroffen punten.

Bij het opwinden met tapse spanning wordt dit aangepakt door opzettelijk de wikkelspanning te verminderen naarmate de spoeldiameter toeneemt. De spanning bij elke gegeven wikkeldiameter wordt ingesteld als een percentage van de startspanning, volgens een taps profiel – lineair of gebogen – dat de radiale druk op de binnenlagen gedurende de hele constructie binnen aanvaardbare grenzen houdt. Een typische tapsheidsverhouding voor PVC-geïsoleerde stroomkabels is 60-75%, wat betekent dat de spanning bij de volledige buitendiameter van de spoel 60-75% bedraagt ​​van de spanning die op de kern wordt uitgeoefend. Het exacte tapse profiel wordt bepaald door de modulus van de kabelmantel, de geometrie van de spoel en de maximaal aanvaardbare drukspanning in de binnenlaag - parameters die technische berekeningen vereisen in plaats van empirisch vallen en opstaan ​​op productiespoelen.

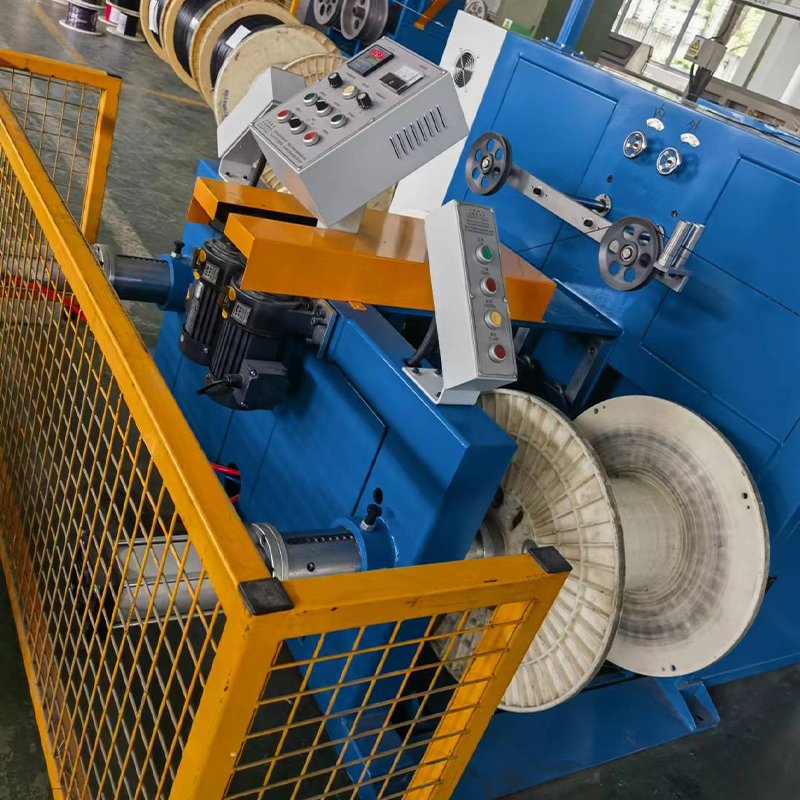

Het implementeren van conische spanning op een Automatische kabelopnamemachine vereist dat het besturingssysteem de huidige wikkeldiameter continu volgt en het bijbehorende spanningsinstelpunt in realtime toepast. De wikkeldiameter kan worden afgeleid uit de verhouding tussen de verplaatsingssnelheid en de rotatiesnelheid van de spoel - een berekening die beschikbaar is in de meeste moderne servoaandrijfplatforms zonder dat er extra sensoren nodig zijn. Shanghai Yessjet Precise Machinery Co., Ltd. configureert conusspanningsprofielen als onderdeel van het productreceptsysteem op zijn assortiment gemotoriseerde draadkabelopwikkelmachines, waardoor operators de juiste conusparameters voor elke kabelspecificatie kunnen opslaan en oproepen zonder handmatige herberekening op de machine tijdens productwisseling.

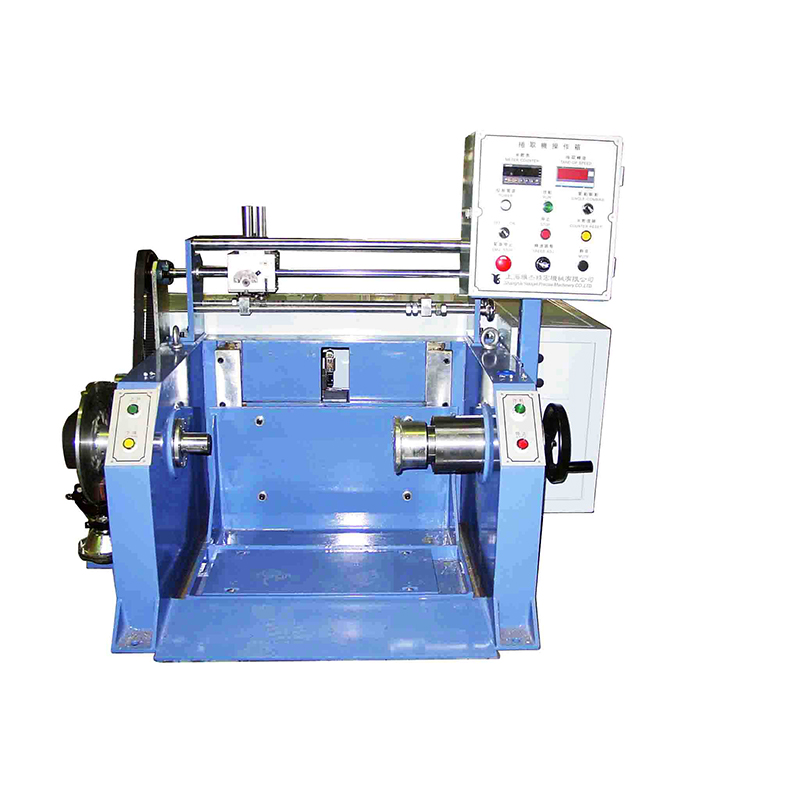

Traverse Pitch-berekening en het effect ervan op de stabiliteit van de spoellaag

De traverse pitch (de zijdelingse afstand die de kabel aflegt per omwenteling van de wikkelspoel) is de parameter die bepaalt hoe dicht de kabel over de breedte van de spoelflens is gepakt en of de laaginterfaces geometrisch stabiel zijn. Een onjuiste dwarssteek levert een van de volgende twee faalwijzen op: een te krappe steek creëert overlappende lagen waarbij aangrenzende kabelwindingen onder wikkelspanning in elkaar graven, waardoor schade aan het manteloppervlak ontstaat en een onregelmatige laaghoogte ontstaat die daaropvolgende lagen onstabiel maakt; Een te brede steek creëert gaten tussen aangrenzende windingen waardoor de bovenste lagen er doorheen kunnen vallen en lagere windingen kunnen kruisen tijdens het wikkelproces, waardoor het karakteristieke "gekruiste laag" -defect ontstaat dat de spoel onbruikbaar maakt op automatische uitbetalingsapparatuur.

De theoretisch correcte steek voor een enkellaagse winding is gelijk aan de buitendiameter van de kabel plus een speling van 1–3% om de OD-variatie over de spoellengte op te vangen. In de praktijk moet de nominale buitendiameter die wordt gebruikt voor de berekening van de steek de maximale buitendiameterspecificatielimiet zijn in plaats van de nominale waarde, omdat de steek berekend bij de nominale buitendiameter overlapping zal veroorzaken op kabel die met de bovenste buitendiametertolerantie loopt. Voor kabels met een buitendiametertolerantie groter dan ±3% zal een vaste steek, berekend op basis van de maximale buitendiameter, zichtbare openingen veroorzaken in de kabel die op nominale of minimale buitendiameter loopt. In deze gevallen zorgt een gesloten-lus-steekaanpassingssysteem dat de werkelijke buitendiameter van de kabel afleest van een lasermeter en de verplaatsingssteek in realtime bijwerkt, voor een superieure laagkwaliteit over het volledige buitendiameterbereik van de productie.

Traverse Pitch-configuratie per kabeltype

Voor meerlaagse wikkelingen moet bij de steekberekening ook rekening worden gehouden met de kruishoek van laag tot laag - de hoek waaronder elke opeenvolgende laag de dwarsrichting op de flens omkeert. Een te steile kruisingshoek zorgt ervoor dat de kabel op het keerpunt in de vorige laag graaft in plaats van er soepel overheen te rijden, waardoor een opstaande randkraal ontstaat bij de flens die geleidelijk groeit met elke laag en uiteindelijk verhindert dat de kabel goed over de volledige spoelbreedte past. Het regelen van de cross-overhoek vereist het aanpassen van de traverse-vertraging en het omkeerprofiel aan het uiteinde van de flens, wat een aandrijfparameterinstelling is die verschilt van de steady-state traverse-pitch en die onafhankelijk moet worden geconfigureerd voor elk buitendiameterbereik van de kabel.

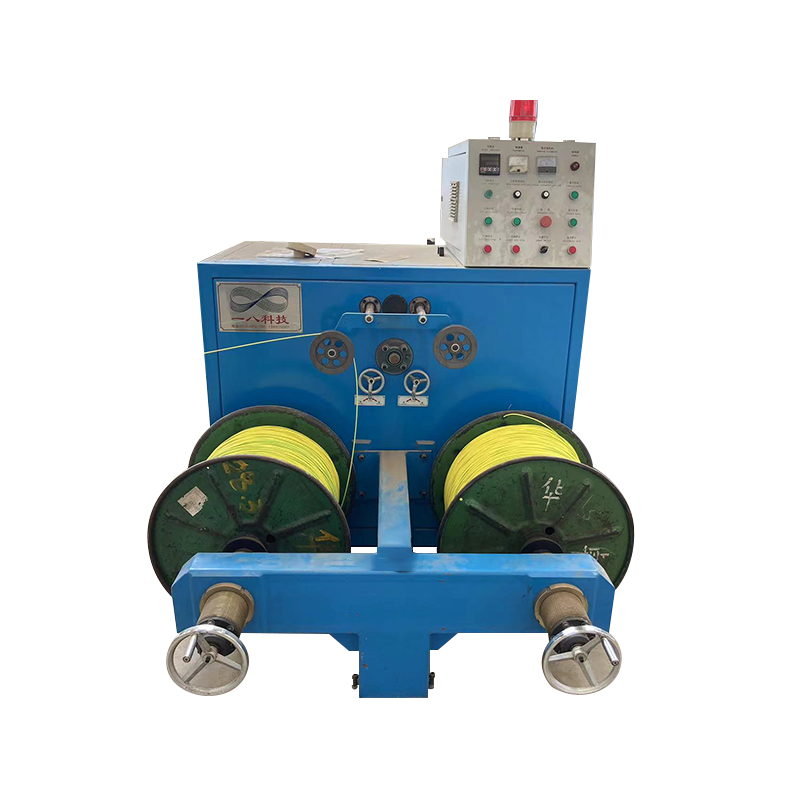

Volgorde van spoelwissels op automatische kabelopwikkelmachines: minimalisering van de afvallengte

De spoelwisselgebeurtenis op een automatische kabelopwikkelmachine is de overgang die het meest direct bepaalt hoeveel bruikbare kabellengte verloren gaat per spoelwisselcyclus. Tijdens de wisselreeks – vanaf het moment dat de volle spoel de voltooiing aangeeft tot het moment dat de nieuwe spoel een stabiele wikkelspanning bereikt – gaat de stroomopwaartse extrusielijn door met het produceren van kabel die zich ophoopt in een accumulatorbuffer of vereist dat de lijn de snelheid verlaagt. De kabel die wordt geproduceerd tijdens de accumulatorontlading en de lijnsnelheidsovergang wijkt vaak af van de specificatie wat betreft wanddikte of geleiderpositie vanwege de snelheidsvariatie, en deze lengte moet worden geschrapt of gedegradeerd. Het minimaliseren van deze afvallengte vereist het optimaliseren van drie onderling afhankelijke variabelen: accumulatorcapaciteit, spoelwisselcyclustijd en de besturingshandshake-sequentie tussen de opwikkelmachine en de lijnmaster-PLC.

De spoelwisselcyclustijd op een automatische kabelopwikkelmachine bestaat uit verschillende opeenvolgende stappen, die elk bijdragen aan de totale wisselduur. Door het tijdsbudget voor elke stap te begrijpen, wordt duidelijk waar technische investeringen in automatisering of mechanische ontwerpverbetering de grootste reductie in de totale cyclustijd en de bijbehorende afvallengte opleveren.

• Volledige spoeldetectie en signaaloverdracht: De meterteller bereikt de doellengte, activeert de wisselreeks en geeft het signaal aan de accumulator om te beginnen met ontladen - deze stap zou minder dan 200 milliseconden moeten duren op een modern PLC-gestuurd systeem; relaislogische systemen introduceren vaak vertragingen van 1 à 3 seconden die de accucapaciteit verbruiken voordat de mechanische reeks zelfs maar begint
• Kabeldoorsnede en staartbevestiging: De vliegende snijder of de stationaire snijder wordt geactiveerd, snijdt de kabel door en de staart wordt aan de volledige spoel bevestigd - totale duur doorgaans 1 à 3 seconden op geautomatiseerde systemen; handmatig staartbinden verlengt dit tot 15-30 seconden en vereist dat de lijn volledig stopt
• Volledige spoel verwijderen en lege spoel positioneren: De spoelwagen of -koepel roteert of indexeert om de lege spoel in de opwindpositie te brengen - opwikkelmachines in torentjestijl voltooien deze stap in 3 à 6 seconden; Bij machines met één positie waarbij een vorkheftruck moet worden vervangen, duurt het 2 tot 8 minuten, afhankelijk van de indeling van de locatie en de beschikbaarheid van apparatuur
• Loodbevestiging en initiële opwikkelversnelling: De kabelgeleider is bevestigd aan de nieuwe spoelkern en de wikkelaandrijving versnelt om zich aan te passen aan de lijnsnelheid. Servoaangedreven opwikkelmachines kunnen deze versnelling in 2 à 4 seconden voltooien; Bij oudere DC-aandrijfsystemen kan het 8–15 seconden duren voordat een stabiele wikkelspanning wordt bereikt

De totale afvallengte die per spoelwissel wordt gegenereerd, is het product van de lijnsnelheid en de som van alle stappen gedurende welke de accumulator aan het ontladen is en de opname nog niet met een stabiele spanning wordt opgewikkeld. Bij een lijnsnelheid van 200 m/min levert een totale wisseltijd van 30 seconden 100 meter kabel op die mogelijk niet aan de specificatie voldoet per wisselgebeurtenis. Dit betekent aanzienlijke materiaalkosten voor een lijn met meerdere spoelwissels per ploegendienst. Door de omschakeltijd terug te brengen tot 8 seconden door het opnemen van de turret en servoversnelling, wordt dit teruggebracht tot ongeveer 27 meter, een vermindering van 73% in schroot per wissel die een directe impact heeft op de productieopbrengst en materiaalkosten per kilometer geproduceerde kabel.

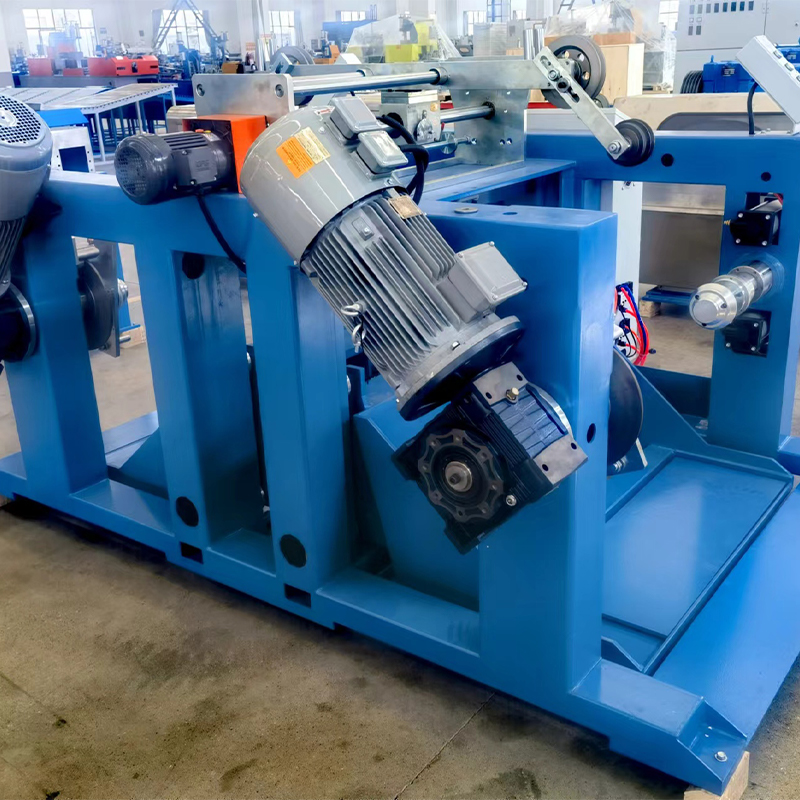

Spanningsfeedbackarchitectuur: op dansers gebaseerde versus op loadcellen gebaseerde controle

Gemotoriseerde draadkabelopwikkelmachines gebruiken een van de twee primaire spanningsmeetarchitecturen om het feedbacksignaal voor de wikkelspanningscontrolelus te genereren: feedback van de danserrolpositie of directe meting van de spanning van de loadcel. Elke architectuur heeft verschillende responskarakteristieken, kalibratievereisten en faalmodi die de ene of de andere geschikter maken, afhankelijk van het kabeltype, de lijnsnelheid en de spanningsstabiliteitsvereisten van de toepassing. Door de fundamentele verschillen te begrijpen, kunnen ingenieurs het juiste systeem voor nieuwe installaties specificeren en problemen met de besturingsprestaties op bestaande systemen diagnosticeren zonder standaard opnieuw af te stemmen op de controller als eerste reactie.

Op dansers gebaseerde spanningscontrole gebruikt de positie van een veerbelaste of pneumatisch belaste rol in het kabelpad als een indirecte maatstaf voor de spanning - de verplaatsing van de danser is evenredig met de spankracht wanneer de massa van de danser en de veer- of pneumatische voorspankracht bekend zijn. Het belangrijkste voordeel is de mechanische eenvoud en het inherente accumulatievermogen: de beweging van de danserrol biedt een buffer die snelheidstransiënten absorbeert zonder dat de regellus onmiddellijk hoeft te reageren. De beperking is dat de danserpositie een indirecte spanningsmeting is: het meet de kracht op het contactpunt van de danser, die kan verschillen van de spanning op het kronkelpunt als gevolg van wrijving in het kabelpad tussen de danser en de spoel, vooral bij kabels met een grote diameter en hoge buigstijfheid die aanzienlijke contactwrijving genereren tegen geleidingsrollen en oogjes.

Meting van de belastingscelspanning plaatst een krachtopnemer met rekstrookjes direct in het kabelpad – hetzij als een geïnstrumenteerde geleidingsrol of als reactiekrachtsensor op een vaste geleidepen – en levert een direct elektrisch signaal dat evenredig is aan de kabelspanning op het meetpunt. Loadcelsystemen elimineren de door wrijving veroorzaakte meetfouten van dansersystemen en bieden een spanningssignaal met een hogere bandbreedte dat geschikter is voor wikkeltoepassingen met hoge snelheid, waarbij snelle spanningstransiënten moeten worden gedetecteerd en gecorrigeerd binnen individuele wikkelomwentelingen. De wisselwerking is dat loadcellen geen buffervermogen hebben: de regellus moet reageren op elke spanningstransiënt, waardoor een grotere regelbandbreedte en zorgvuldiger PID-afstemming nodig zijn om oscillatie te voorkomen. Loadcelsystemen vereisen ook periodieke kalibratie om de meetnauwkeurigheid te behouden, omdat de nul-offset van de spanningsmeter in de loop van de tijd afwijkt van de temperatuur en mechanische vermoeidheid.

Mechanische compatibiliteit van de wikkelspoel: asinterfacenormen en belastingswaarden

Een vaak over het hoofd geziene bron van problemen met de wikkelkwaliteit bij gemotoriseerde draadkabelopwikkelmachines is de mechanische incompatibiliteit tussen de wikkelspoelen en de asinterface van de opwikkelmachine. Kabelfabrikanten verzamelen doorgaans een gemengde voorraad spoelen van meerdere leveranciers gedurende de jaren dat ze in bedrijf zijn, met subtiele dimensionale variaties in de boringdiameter, de spiebaangeometrie en de concentriciteit van de flens die problemen veroorzaken bij opwikkelmachines met nauwe astoleranties. Een spoel met een boringdiameter die 0,3 mm groter is dan de nominale as, creëert een spelingpassing waardoor de spoel excentrisch kan draaien onder wikkelspanning - de excentriciteit genereert een spanningsrimpeling van één keer per omwenteling die het besturingssysteem niet kan onderdrukken omdat deze mechanisch wordt geïnduceerd in plaats van procesgegenereerd.

De relevante mechanische parameters van de spoel die moeten worden geverifieerd op compatibiliteit met een gemotoriseerde draadkabelopwikkelmachine zijn onder meer de boringdiameter en tolerantie, spiebaanbreedte en -diepte, flensafwijkingsspecificatie en het nominale draagvermogen van de spoel bij het maximale kabelvulniveau. Het draagvermogen van de spoel is vooral belangrijk op automatische kabelopwikkelmachines met een hoge dwarskracht. De wikkelspanning die over de volledige breedte van de spoel wordt uitgeoefend, genereert een aanzienlijk buigmoment op de lagers van de spoelas, en het overschrijden van de structurele capaciteit van de spoel kan flensvervorming veroorzaken die de spoel permanent beschadigt en een veiligheidsrisico creëert wanneer de geladen spoel wordt gehanteerd met een vorkheftruck.

• Verificatie van de boringdiameter: Meet de boringdiameter van nieuwe series spoelen met een gekalibreerde binnenmaat voordat u ze in productie neemt. Accepteer alleen spoelen binnen ±0,05 mm van de nominale asdiameter voor precisie-opnametoepassingen; grotere toleranties vereisen taps toelopende adapterhulzen die complexiteit en potentieel voor excentriciteit toevoegen
• Inspectie flensslingering: Controleer de flensvlakslingering met een meetklok op een referentiedoorn vóór het eerste gebruik en na elke spoelval; een slingering groter dan 0,5 mm per flensradius van 300 mm duidt op flensvervorming die timingfouten bij het omkeren van de traverse en de vorming van randkraal zal veroorzaken
• Berekening maximaal vulgewicht: Bereken het maximale kabelvulgewicht als het product van het netto opslagvolume van de spoel (totaal spoelvolume minus kernvolume) en het kabelgewicht per volume-eenheid. Controleer of deze waarde lager is dan het nominale bruto draagvermogen van de spoel, inclusief het tarragewicht van de spoel, met een minimale veiligheidsfactor van 1,5.
• Spiebaanpasklasse: Specificeer een nauwsluitende spiebaan (JS9/h9 of gelijkwaardig volgens ISO 286) voor opnametoepassingen in plaats van de normaal passende toleranties die worden gebruikt voor algemene krachtoverbrenging. Losse spiebaanpassingen maken rotatie van de spoel mogelijk ten opzichte van de as tijdens acceleratie en vertraging, waardoor microslipgebeurtenissen ontstaan die plaatselijke spanningspieken veroorzaken

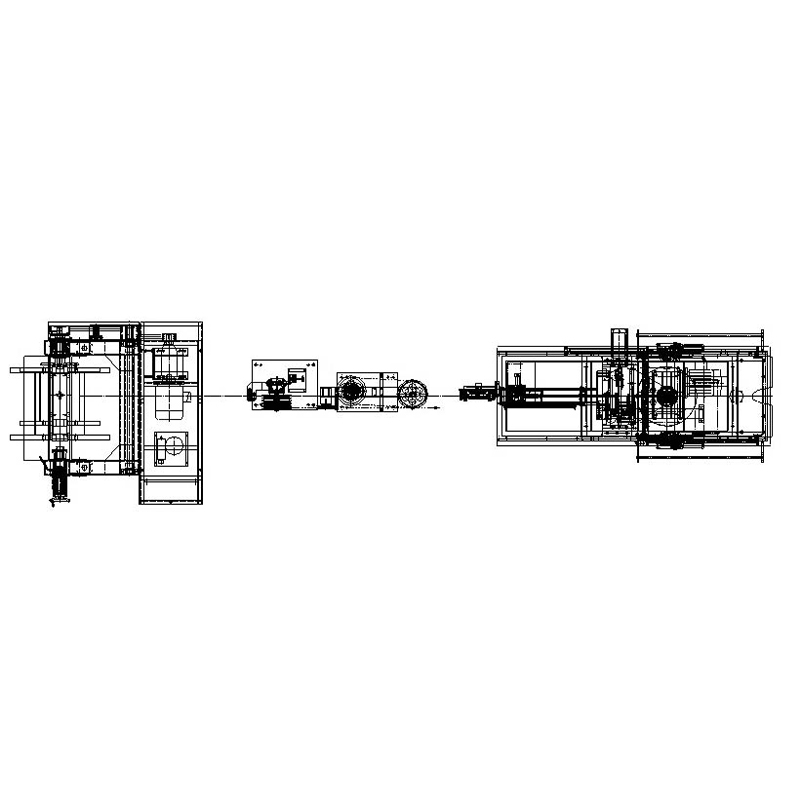

Retrofit-integratie van automatische kabelopwikkelmachines in bestaande extrusielijnen

Het toevoegen van een automatische kabelopwikkelmachine aan een bestaande extrusielijn die oorspronkelijk was ontworpen voor handmatige oprol brengt uitdagingen op het gebied van besturingsintegratie met zich mee die vaak worden onderschat tijdens de projectplanningsfase. De snelheidsregelaar voor het afvoeren van de extrusielijn is ontworpen om te fungeren als eindsnelheidsreferentie voor de lijn; hij bepaalt de productiesnelheid en alle stroomopwaartse apparatuur volgt. Wanneer er een automatische opwikkelmachine wordt toegevoegd, introduceert deze een tweede gesloten regelsysteem aan het einde van de lijn dat ook probeert de kabelspanning te regelen door middel van snelheidsaanpassing. Zonder de juiste coördinatie van deze twee regellussen werken ze negatief samen: het weghalen verhoogt de snelheid als reactie op een signaal van spanningsdaling, terwijl de opneemaandrijving tegelijkertijd de snelheid verlaagt als reactie op dezelfde spanningsdaling, waardoor een aanhoudende oscillatie ontstaat die geen van beide lus onafhankelijk kan oplossen.

De standaardoplossing is om de ophaalaandrijving te configureren in de koppelregelmodus in plaats van de snelheidsregelmodus, waarbij de weghaalaandrijving de snelheidsmaster blijft. In de koppelregelingsmodus past de opwikkelaandrijving een constant opwindkoppel toe dat overeenkomt met het doelspanningsinstelpunt, en wordt de opwindsnelheid automatisch aangepast aan de uitgangssnelheid bij het wegtrekken - vergelijkbaar met hoe een passieve rem constante weerstand biedt, ongeacht de snelheid. De positie van de danserrol dient dan alleen als trimsignaal om het koppelinstelpunt aan te passen, en niet als primaire snelheidsreferentie. Deze besturingsarchitectuur elimineert het lusinteractieprobleem omdat de take-up drive niet langer concurreert met de take-off om de kabelsnelheid te regelen - het levert eenvoudigweg een gecontroleerd weerstandskoppel waar de take-off snelheidsregelaar zonder conflicten tegenaan kan rijden.
